JRC4558D (MC4558) двухканальный операционный усилитель широкого применения.

12546

JRC4558D - двухканальный операционный усилитель широкого применения.

Особенности ОУ JRC4558:
  • Широкий диапазон дифференциальных и синфазных входных напряжений
  • Внутренняя частотная коррекция
  • Малошумящие входные транзисторы

Микросхема JRC4558 является аналогом MC4558.

Подробнее



Цена по прайсу: 55 тг

50 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Характеристики

Тип корпусаDIP-8

Подробнее

Основные характеристики JRC4558D:

Параметр
Мин.
Тип.Макс.
Напряжение питания±15V
Напряжение смещения±2mV±6mV
Синфазный входной ток30nA500nA
Дифференциальный входной ток±5nA±200nA
Амплитуда выходного напряжения±12V±14V
Выходное сопротивление75 Om
Коэффициент ослабления синфазных помех70dB90dB
Коэффициент ослабления помех по питанию76dB90dB
Коэффициент усиления по напряжению20V/mV200V/mV
Коэффициент гармонических искажений0,008%
Ток потребления2,3mA4,5mA
Время нарастания0,3µS
Скорость нарастания1,2V/µS2,2V/µS
Граничная частота2,0MHz2,8MHz
Рабочая температура-20°С+85°С

Назначение выводов JRC4558D (MC4558N):

Назначение
1Выход 1
2Инвертирующий вход 1
3Неинвертирующий вход 1
4- Питания (общий)
5Неинвертирующий вход 2
6Инвертирующий вход 2
7Выход 2
8+ Питания

Расположение выводов JRC4558 (MC4558):

Предельные режимы JRC4558D:

Напряжение питания±22V
Входное напряжение±15V
Дифференциальное
входное напряжение
±18V
Рассеиваемая мощность600mW
Диапазон температур-20..+85°С

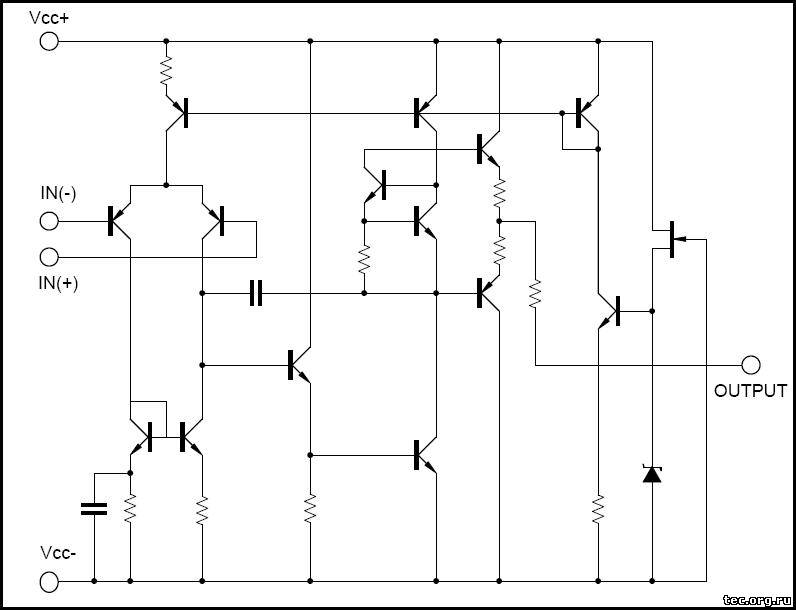

Эквивалентная схема одного канала JRC4558 (MC4558):



Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
