0.96" OLED экран 128х64, 4pin, I2С

15874

Яркий, экономичный, очень контрастный OLED дисплей достойно украсит любую Вашу конструкцию, для которой важны размеры и внешний вид. Контрастность дисплея позволит уверенно считывать с него информацию даже при очень ярком свете. Простое подключение и распространенный I2C интерфейс позволит подключить несколько дисплеев к любому микроконтроллеру или мини-компьютеру.

Подробнее



Цена по прайсу: 2 283 тг

2 075 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

SSD1306 - это название универсальной микросхемы-контроллера, на основе которой построены миниатюрные, экономичные OLED-дисплеи. Матрица таких дисплеев изготовляется по технологии OLED (Organic Light-Emitting Diode). Если простыми словами, то каждый пиксель такой матрици представляет из себя светоизлучающий прибор, который построен на основе органических соединений, при подаче электрического тока на такие соединения они начинают излучать свет. Каждый пиксель такого дисплея - это органический светодиод. Поэтому, потребляемый дисплеем ток прямо пропорционален количеству светящихся, в данный момент, пикселей.

Спецификация:

  • Драйвер: SSD1306;
  • Размер экрана:0.96" (дюйма);
  • Тип матрицы: OLED;
  • Разъем для подключения: 4-pin (I2C + питание);
  • Напряжение питания: 3,3В до 5В;
  • Потребляемый одним сегментом ток: 100 мкА;
  • Общий потребляемый ток: примерно 15(20) мА;
  • Разрешение матрицы дисплея: 128x64 пикселей;
  • Угол обзора: более 160 градусов;
  • Размеры: 11x27x27мм (толщина без разъема - 4мм);
  • Вес: 4 грамма;
  • Рабочая температура: от -30°C до +70°C.

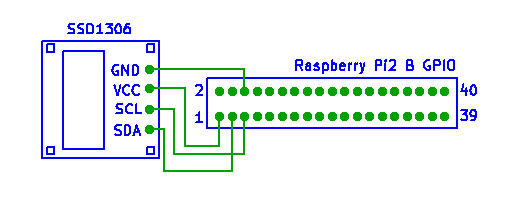

Подключение:

  • GND: Общий;
  • VCC: Напряжение питания;
  • SDA: Шина данных;
  • SCL: Шина тактирования данных.

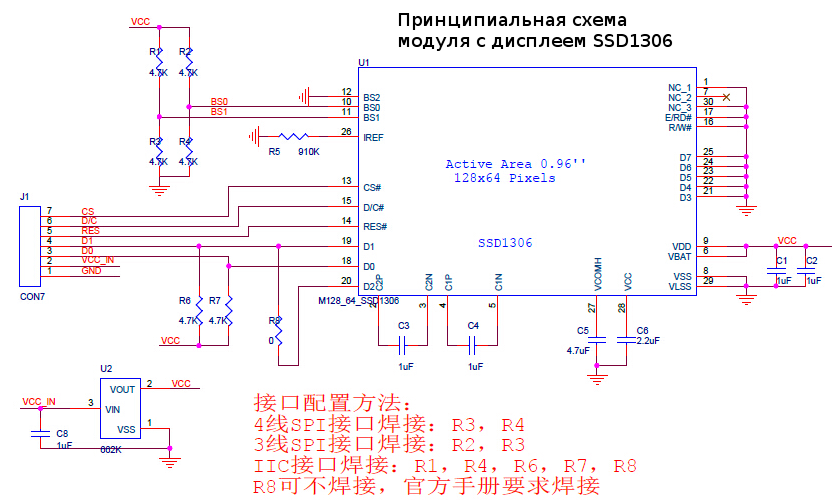

Принципиальная схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

0.96" OLED экран

Библиотека для работы с контроллерами

Файлы для загрузки (50.72k)
