Радиомодуль nRF24L01+ E01-ML01SP2

К радиомодулю можно сразу подключить датчики, реле и другие устройства. Программирование осуществляется через интерфейс SPI.

Спецификация:

• Напряжение питания: 2,0-3,6 В постоянного тока (Примечания: напряжение выше 3,6 В запрещено.);
• Диапазон частот: 2,4 ГГц ~ 2,525 ГГц, регулируемая, 1 МГц ступенчатая частота;
• Уровень связи: 0.7 VCC-5 B (VCC относится к напряжению питания);
• Рабочий диапазон: Около 1800 м (Усиление антенны: 5dBi, высота:> 2 м, скорость передачи: 250 кбит/с);
• Мощность передатчика: Максимум 20 дБм (100 мВт);
• Может быть настроен на 250 k, 1 M, 2 Mbps;
• Ток в спящем режиме: 1,0 UA;
• Передавать ток: 95mA @ 0dBm;
• Получение ток: 16,9 мА (CE = 1);
• Интерфейс связи: SPI;
• Длина передачи: 32 байта (максимум) для одной упаковки, 3 уровня FIFO;
• Получения длины: 32 байта (максимум) для одной упаковки, 3 уровня FIFO;
• RSSI поддержка: N/A (поддержка простой статистики потери пакетов данных);
• Тип антенны: Встроенная антенна/IPEX для SMA;
• Рабочая температура: от -40℃ до + 85℃;
• Рабочая влажность: от 10% до 90%;
• Температура хранения: от -40℃ до + 125℃.

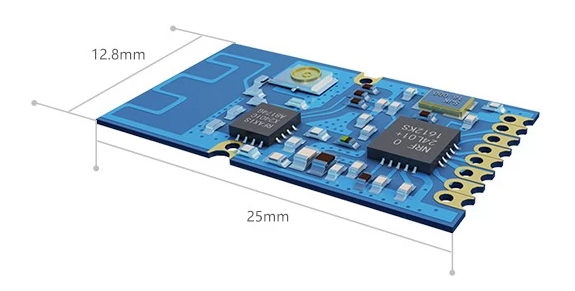

Размер платы:

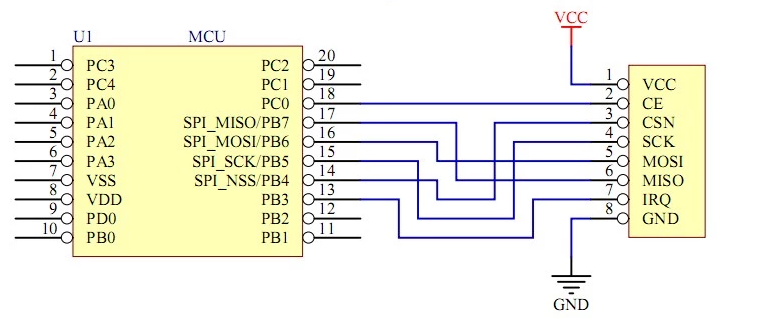

Схема подключения:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
