AP6212A IEEE 802.11 b/g/n модуль

Модуль соответствует стандарту IEEE 802.11 b/g/n и может достигать скорости 72,2 Мбит/с с одним потоком в проекте 802.11n, 54 Мбит/с, как указано в 802.11g, или 11 Мбит/с для 802.11b для подключения к беспроводной локальной сети. Интегрированный модуль обеспечивает интерфейс SDIO для WiFi, UART / PCM для Bluetooth и интерфейс UART / I2S / PCM для FM.

Применяется AP6212A в:

• Планшет.
• Смартфоны.
• Портативные устройства.

Спецификация:

• Функции продукта: Поддержка WiFi/Bluetooth/Fm функции;
• Wifi интерфейс: SDIO v 2.0;
• BT интерфейс: UART/PCM;
• FM интерфейс: UART/PCM/Audio;
• VBAT: от 3 до 4,8 V;
• VDDIO: от 1,7 до 3,6 V.

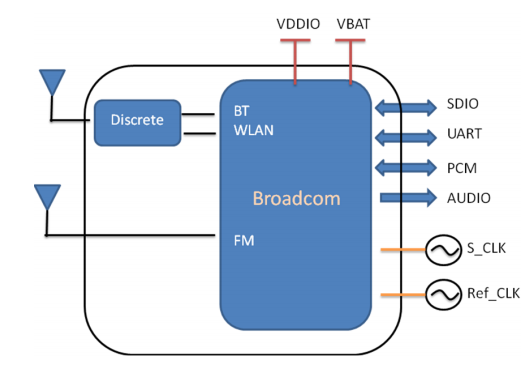

Блок схема:

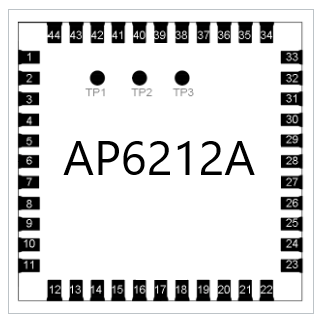

Схема pin:
