Плата ESP-WROOM-32 DevKit v1, Wi-Fi, Bluetooth

ESP32 может подключиться к Wi-Fi сети, создать собственную точку доступа, представляться сервером и клиентом, формировать GET и POST запросы. Также микроконтроллер имеет два АЦП и датчик Хола.

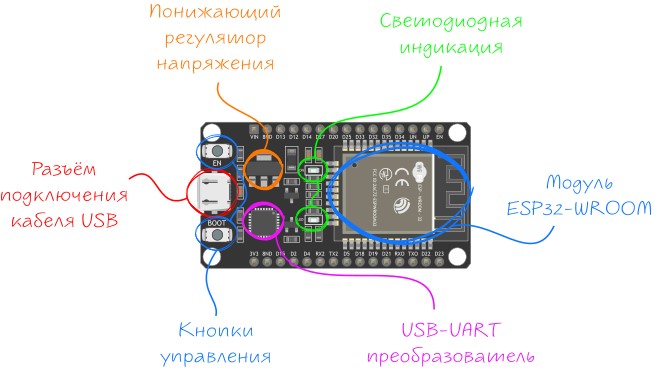

Элементы платы:

Кнопка EN:

Кнопка BOOT:

Спецификация:

• Модуль: ESP32-WROOM с чипом ESP32-D0WDQ6;
• Частота беспроводной передачи: 2.4 ГГц;
• Стандарт Wi-Fi: 802.11b/g/n;
• Стандарт Bluetooth: BLE v4.2 BR/EDR;
• Тактовая частота: до 240 МГц;
• Flash-память: 448 КБ;
• Внешняя Flash-память: 4 МБ;
• SRAM-память: 520 КБ;
• Пинов общего назначения: 25 ввода-вывода (GPIO) и 4 ввода (GPI);
• Контактов с АЦП: 15;
• Разрядность АЦП: 12 бит;
• Контактов с ЦАП: 2;
• Разрядность ЦАП: 8 бит;
• Контактов с ШИМ: 21 (16 каналов);
• Разрядность ШИМ: 16 бит;
• Контактов с ёмкостным сенсором: 8;
• Пинов с прерываниями: 25;
• Аппаратные интерфейсы: 3×SPI, 3×UART, 2×I²C и 2×I²S;
• Напряжение логических уровней: 3.3 В;
• Максимальный ток с пина или на пин: 12 мА;
• Максимальный выходной ток пина 3V3: 1 А;
• Входное напряжение через пин Vin: 5–14 В;
• Габариты: 51×28 мм.

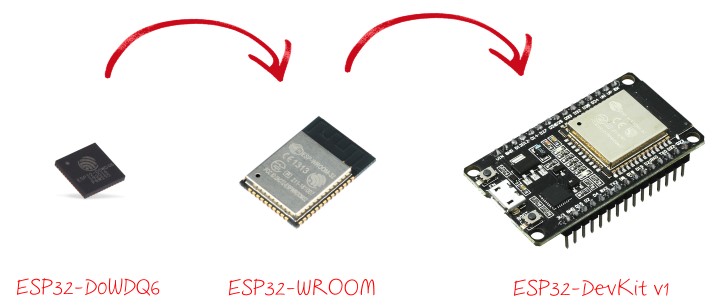

Платформа для разработки ESP32 DevKit основана на модуле ESP32-WROOM с чипом ESP32-D0WDQ6 от Espressif.

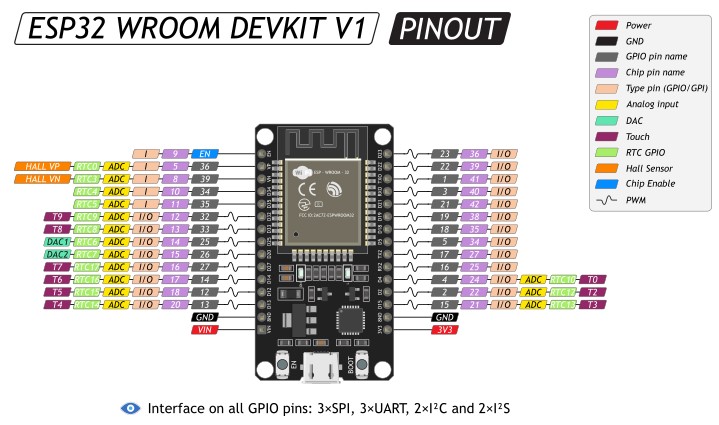

Распиновка:

• VIN: Пин для подключения внешнего источника напряжения в диапазоне от 5 до 14 вольт.
• 3V3: Пин от стабилизатора напряжения с выходом 3,3 вольта и максимальных током 1 А. Регулятор обеспечивает питание модуля ESP32-WROOM.
• GND: Выводы земли.
• Цифровые входы/выходы: 21 пин 1–5, 12–19, 21–23, 25–27, 32 и 33
• Контакты ввода-вывода общего назначения. Пины могут быть настроены на вход или на выход. Логический уровень единицы — 3,3 В, нуля — 0 В. Максимальный ток выхода — 12 мА.
• Цифровые входы: 4 пина 34–36 и 39
• Контакты ввода общего назначения. Могут быть настроены только на вход.
• ШИМ: все пины ввода-вывода
• Позволяет выводить аналоговые значения в виде ШИМ-сигнала с разрядность 16 бит. Максимальное количество каналов 16.
• АЦП: 15 пинов 2, 4, 12–15, 25–27, 32–36 и 39
• Позволяет представить аналоговое напряжение в цифровом виде с разрядностью 12 бит.
• ЦАП: пины 25(DAC1) и 26(DAC2)
• Аналоговый выход цифро-аналогового преобразователя, который позволяет формировать 8-битные уровни напряжения. Выводы могут использоваться для аудио-выхода.

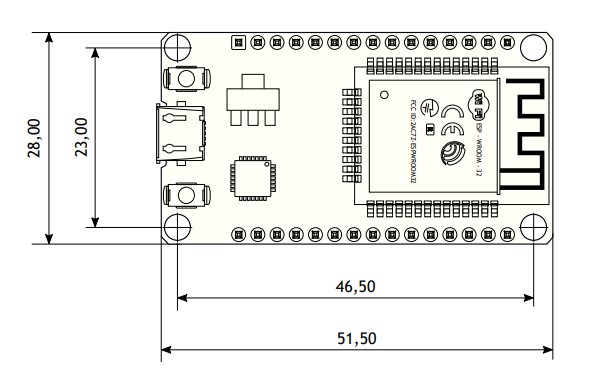

Габариты:
