Плата питания (baseboard) для nodemcu (ch340)

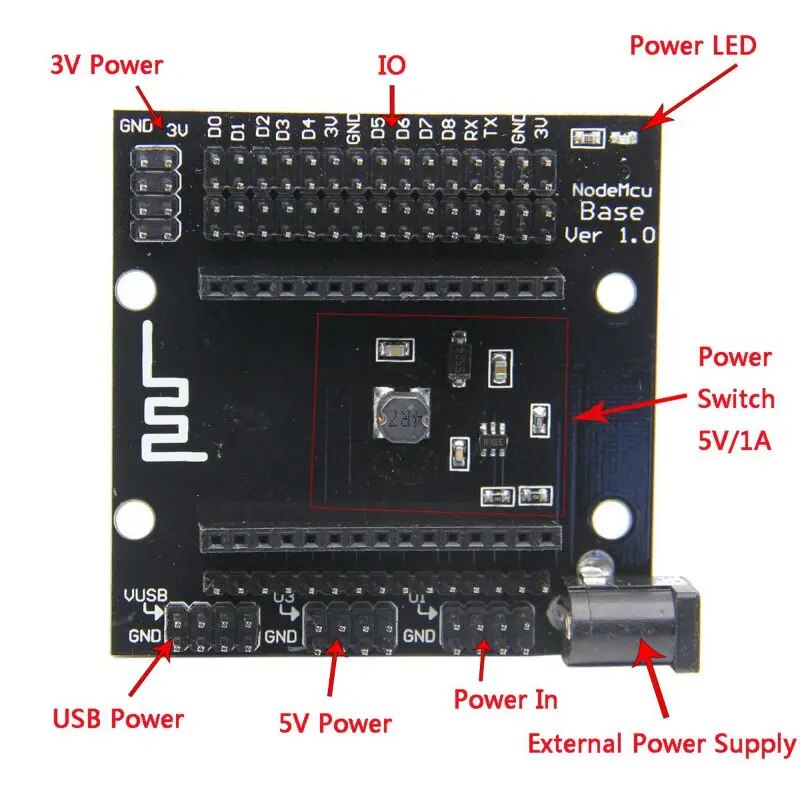

Плата расширения для NodeMcu используется в качестве адаптера для микроконтроллера LoLin NodeMcu v3. Обеспечивает напряжение питания контроллера и периферии (датчиков, двигателей и тому подобное) от внешнего источника питания с напряжением от 6 до 24 В постоянного тока. Перед использованием нужно сначала установить на нее микроконтроллер LoLin NodeMcu таким образом, чтобы его PCB антенна указывала на пиктограмму антенны, которая изображена на текстолите платы расширения. Микроконтроллер устанавливается в гнезда с расстоянием между контактами 2.54 мм. Далее к плате расширения нужно подключить внешний источник питания. Мощность источника питания нужно подбирать с расчетом максимального потребления всей системы плюс 20%.

Особенности макетной платы NodeMcu Lua WIFI ESP8266:

• Простой доступ к pin контролера при моделировании;
• Совместимость с контроллером: LoLin NodeMcu v3;
• Нет потребности паять выходы контролера;
• Блок питания с параметрами для NodeMcu Lua;
• Максимальный выходной ток платы составляет 1 А;
• Индикация: синий светодиод индикации питания;
• Дополнительные выходы: для питания периферийных устройств и вход для внешнего источника питания.

Спецификация:

• Напряжение внешнего источника питания: от 6 до 24 В, 1 А;
• Разъемы подключения источников питания: 5.5x2.1 мм, контактная панель с шагом 2.54 мм;
• Совместимость NodeMCU (CH340);
• Выдаваемое напряжение: от 3.3 до 5 В;
• Размеры: 60x60x13 мм.

Подключение:
