Видеопередатчик JHEMCU VTX20-600 5.8ГГц, 25/100/200/400/600мВт, 40 каналов, 20x20 мм

Видеопередатчик - это устройство, которое принимает аналоговый или цифровой видеосигнал с FPV камеры, обрабатывает его и транслирует на ваше принимающее устройство, это может быть шлем или очки, а может быть и просто экран.

FAQ:

• GitHub

Спецификация:

• Бренд: JHEMCU;
• Модель: VTX20-600;
• Входное напряжение: 7-26 В;
• Выходное напряжение и ток: 5 В, 1 A;
• Количество каналов: 40;
• Мощность передачи: PIT/25/100/200/400/600 мВт;
• Интерфейс: MMCX;
• Протокол управления: VTX IRC Tram;
• Размеры: 27x27 мм;
• Расстояние между монтажными отверстиями: 20x20 мм;
• Установочное отверстие: 3 мм;
• Вес: 3 г.

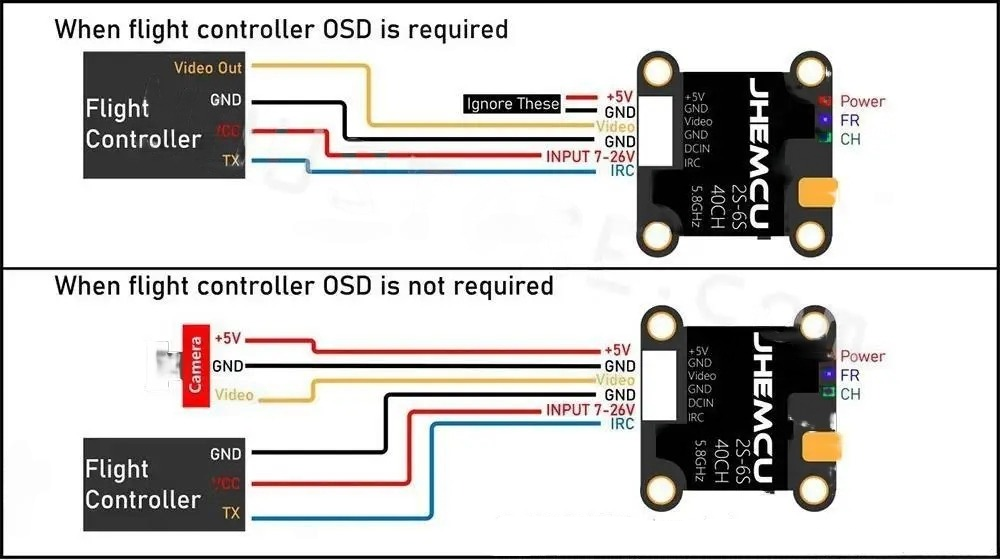

Подключение:

Комплектация:

• Передатчик VTX20-600.
• Антенна.
• Кабель.

Передача изображения поддерживает протокол IRC Tram для настройки канала и мощности передачи изображения через OSD и пульт дистанционного управления, а также поддерживает переключение мощности и канала через кнопку передачи изображения.

Короткое нажатие; циклически выбирайте CH1-8, количество миганий зеленого индикатора соответствует номеру канала.

Длительное нажатие в течение 3 секунд;

После длительного нажатия в течение 3 секунд загорится синий свет, продолжайте нажимать и удерживать для циклического выбора частотного диапазона FR A-B-E-F-R. Соответственно синий свет мигает 1, 2, 3, 4, 5 раз.

Длительное нажатие в течение 6 секунд;

После длительного нажатия в течение 6 секунд, загорится красный свет, продолжайте нажимать и удерживать, цикл для выбора мощности 25-100-200-400-600 мВт, соответствующий красный свет мигает 1 раз, 2 раза, 3 раза, 4 раза, 5 раз.
