CN3791 MPPT модуль управления зарядом от солнечной панели (6-9-12V)

Артикул 15538

MPPT — это один из способов использования ресурсов источника энергии, в данном случае используется солнечная панель. Его основная особенность — повышение эффективности работы альтернативного источника, путём «вытягивания» максимального количества энергии за счет выбора определенного напряжения и тока.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Модуль управления зарядом
Тип подключения	PH2.0
Входное напряжение, В	от 6 до 12 В
Ток заряда	2 А

Подробнее

MPPT контроллер предназначен для заряда одной ячейки Li-Ion аккумулятора от солнечной батареи. Он выполнен на специально разработанной микросхеме CN3791.

Особенности:

Струйная зарядка глубоко разряженных аккумуляторов;
Автоматическая перезарядка;
Состояние заряда и индикация состояния окончания заряда;
Устройство плавного пуска;
Для батареи защита от перенапряжения;
Максимальная мощность солнечной панели;
Полное управление зарядкой для одноэлементных литиевых батарей.

Спецификация:

Входное напряжение: выберите соответствующую солнечную панель, в соответствии с номинальным напряжением - 6V, 9V и 12V;
Выходное номинальное напряжение: 3,7V;
Напряжение полной зарядки литиевой батареи: 4,2V;
Интерфейс: 2-pin JST коннекторы (или PH2.0);
Максимальный зарядный ток: 2 А;
Частота переключения ШИМ: 300 кГц;
Напряжение зарядки: 4,2 В ± 1%;
Температура рабочей среды: от -40°C до + 85°C.

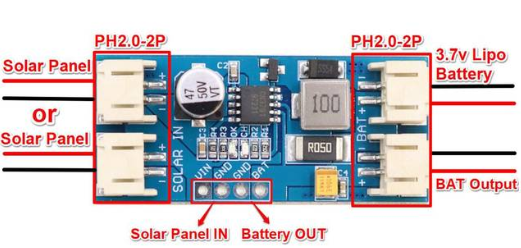

Схема подключения:
