Матричная 16-кнопочная клавиатура 4х4

11805

Модуль клавиатуры содержит 16 кнопок, имеющих контакты на замыкание. Предназначен для установки на переднюю панель прибора. Объединение в один модуль нескольких кнопок упрощает конструкцию передней панели прибора. Матричная 16-кнопочная клавиатура 4х4 найдет применение в кодовых замках, пультах дистанционного управления и в других приборах.

Подробнее



Цена по прайсу: 451 тг

410 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Характеристики:

клавиатура кнопочная на 16 клавиш (4х4 матрица);
8-пиновый интерфейс типа «папа»;
напряжение питания: до 35 В;
потребляемый ток: 100 мА;
срабатывание контакта при нажатии: не более 5 мс;
запас долговечности: до 1 млн нажатий;
сопротивление изоляции: 100 MOм;
рабочая температура: 0 – 75°С;
габариты: 43,0 х 39,2 х 11,4 мм;
вес: 11 г.

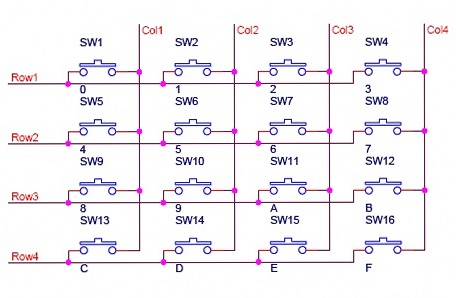

Схема клавиатуры

Матричная 16-кнопочная клавиатура 4х4.

Контакты кнопок как видно на схеме объединены проводниками в 4 строки и 4 столбца. С контактами соединителя на плате соединены 8 проводников. Для определения нажатой кнопки для такой схемы требуется микроконтроллер. Строки или столбцы по выбору разработчика прибора используются для подачи сигналов, а другие 4 линии для приема. Здесь необходимо применять динамический опрос клавиатуры. При этом в одной группе из четырех линий поочередно на каждую линию подается высокий уровень напряжения. Другие 4 линии находятся под контролем. Поочередная подача высокого уровня на одну из четырех линий есть сканирование матричной клавиатуры. Если будет нажата кнопка, то МК определит на какой именно линии был высокий уровень и от какой лини он поступил на вход МК. В результате будут определены координаты кнопки. При достаточно быстром опросе возможно определение одновременного нажатия двух и более кнопок, что расширяет функции клавиатуры.
Обозначения кнопок и наименования линий на схеме условны, не привязаны к типу модуля и приведены для упрощения понимания опроса клавиатуры.

Подключение

Производитель модуля по своему усмотрению меняет подключение линий строк и столбцов кнопок к контактам соединителя. Перед подключением следует ориентируясь на дорожки печатной платы определить назначение контактов. С помощью омметра проверить работу кнопок при нажатии.


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
