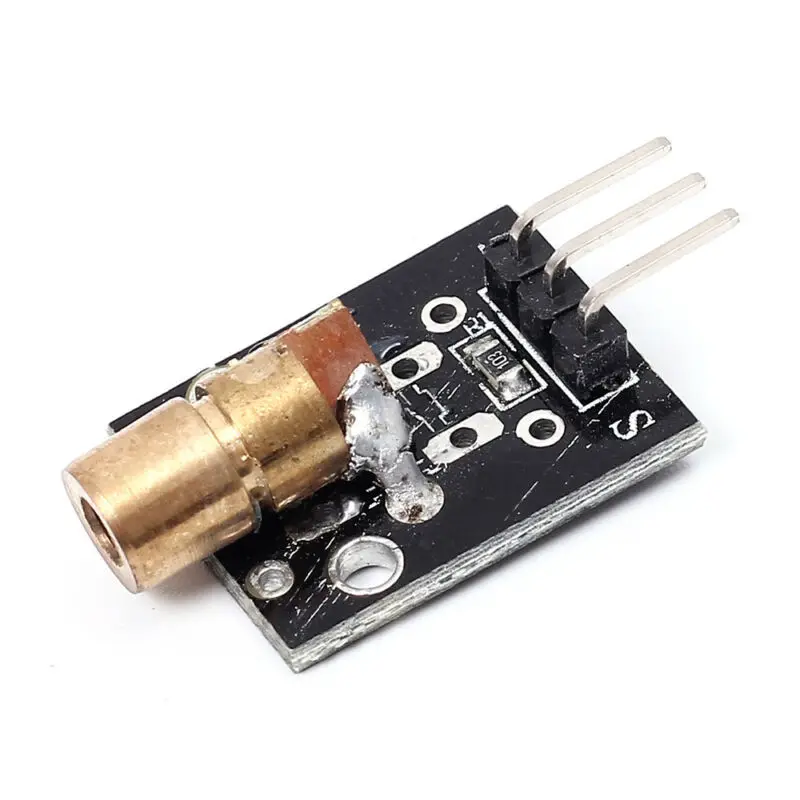

Набор из 16 датчиков для Arduino

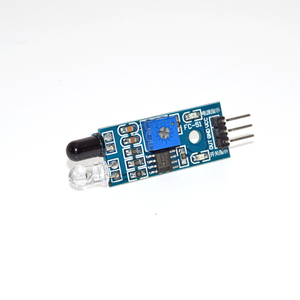

Инфракрасный датчик расстояния/столкновения предназначен для применения, когда не требуется информация о расстоянии до объекта, а только о его наличии или отсутствии. Предельная дистанция регистрации зависит от настройки. Датчик YL-63 имеет дискретный выход.

Характеристика:

• Напряжение питания: 3.3-5 В
• Дистанция детектирования: 2 ~ 30 см (настраивается)
• Угол детектирования: 35°
• Датчик построен на микросхеме LM393
• Диаметр отверстия для крепления: 3мм
• Размер платы: 31х15мм
• Шаг контактов: 2.54mm

Схемы и инструкция по подключению:

Ультразвуковой датчик расстояния очень востребован в робототехнических проектах из-за своей относительной простоты, достаточной точности и доступности. Он может быть использован как прибор, помогающий объезжать препятствия, получать размеры предметов, моделировать карту помещения и сигнализировать о приближении или удалении объектов.

Характеристики:

• Модель: HC-SR04
• Рабочее напряжение: 5 В (DC)
• Статический ток: не более 2 мА.
• Выходной сигнал: Электрический сигнал, высокий уровень 5В, низкий уровень 0В.
• Датчик угла: не более 15 градусов.
• Дальность обнаружения: 2см ~ 400см.
• Высокая точность: до 3 мм
• Измерительный угол: – 30°
• Ширина импульса: – 10-6 с
• Режим подключения: VCC / триггер (T) / эхо (R) / GND

Модуль освещенности на LM393, используется для измерения интенсивности света в различных устройствах, таких как, автоматизация света (включении света ночью), роботах (определения дня или ночи) и приборов контролирующих уровень освещенности. Измерения осуществляется с помощью светочувствительного элемента (фоторезистора), который меняет сопротивление в зависимости от освещенности.

Спецификация:

• Напряжение питания: 3.3 В ~ 5.5 В;
• Потребляемый ток: 10 мА;
• Цифрового выход: TTL (лог 1 или лог 0);
• Аналогового выход: 0 В … Vcc;
• Диаметр монтажного отверстия: 2.5 мм;
• Выходной ток: 15 мА.

Принципиальная схема:

Назначение J1:

• VCC: «+» питание модуля;
• GND: «-» питание модуля;
• D0: цифровой выход.

Датчик вибрации/наклона серии SW-520D работает от 12 В и потребляет до 5 мА. Максимальное напряжение, которое может без последствий выдержать датчик, составляет 20 В, а максимальный ток – 0.3 А. Если выводы направлены вниз, то при наклоне более 15° произойдёт срабатывание. Когда выводы направлены вверх, срабатывание будет немного затруднено. Он может зафиксировать два положения в пространстве (вертикальное или горизонтальное), а также обнаружить вибрацию. Внутри датчика вибрации располагается металлический шарик с электродами, помещёнными в корпус. Когда шарик скатывается к электродам, цепь замыкается.

Спецификация:

• Диаметр: 5 mm
• Длина: 12 mm
• Максимальное напряжение: 20V
• Максимальный ток: 0.3A

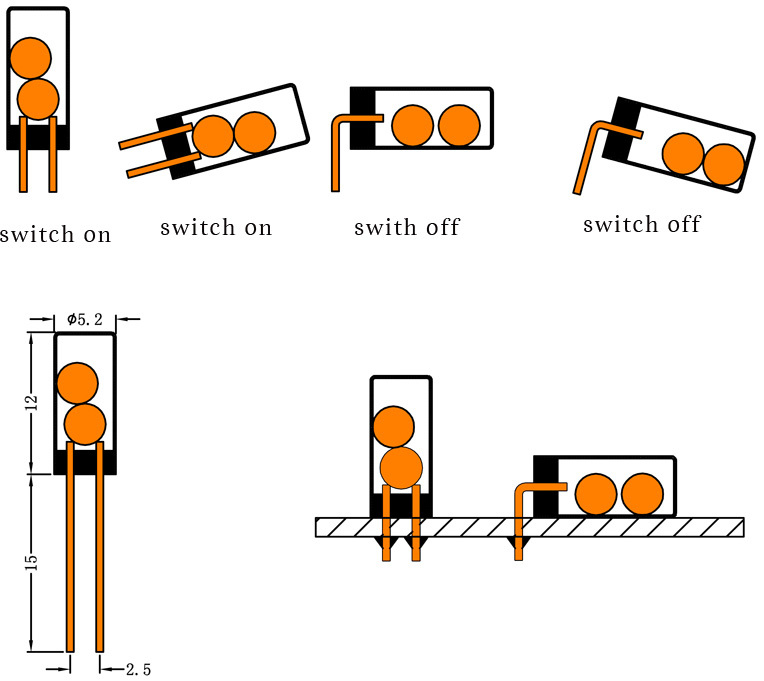

Принцип работы датчика:

Датчик MQ-135 относиться к полупроводниковым приборам. Принцип работы датчика основан на изменении сопротивления тонкопленочного слоя диоксида олова SnO2 при контакте с молекулами определяемого газа. Чувствительный элемент датчика состоит из керамической трубки с покрытием Al2O3 и нанесенного на неё чувствительного слоя диоксида олова. Внутри трубки проходит нагревательный элемент, который нагревает чувствительный слой до температуры, при которой он начинает реагировать на определяемый газ. Чувствительность к разным газам достигается варьированием состава примесей в чувствительном слое.

Характеристика:

• Напряжение питания нагревателя: 5 В
• Напряжение питания датчика: 3.3 – 5 В
• Потребляемый ток: 150 мА
• Интерфейс: аналоговый, цифровой

Распиновка датчика:

Датчик пламени KY-026 реагирует на инфракрасное излучение (открытый огонь) и наиболее чувствителен к длинам волн от 760 нм до 1100 нм. Этот детектор огня имеет два выхода – цифровой и аналоговый и легко подключается к платам “Arduino”, или другим микроконтроллерам. Модуль выполнен на микросхеме LM393. При отсутствии пламени на аналоговом выходе имеется напряжение 4,2 В, а при появлении огня на расстоянии 1 метр, на аналоговом выходе – 0,2 В (при напряжении питания 5 В).

Характеристики:

• Обнаружение пламени или источник света с длиной волны в диапазоне от 760нм - 1100нм
• Угол обнаружения около 60 градусов, чувствителен к спектре пламени.
• Точная регулировка
• Рабочее напряжение 3.3V-5V
• Размер печатной платы: 3 см * 1.6cm
• Индикатор питания (красный) и цифровой переключатель (зеленый)
• Компаратор на чипе LM393.

Выход:

• Аналоговое значение датчика
• цифровой коммутатор (0 и 1)

Вывод датчика:

• VCC - это + питания;
• GND - это - питания;
• DO - это цифровой выход;
• AO - это аналоговый выход.

Датчик влажности почвы состоит из двух датчиков, которые используются для измерения объемного содержания воды. Два зонда позволяют току пройти через почву, которая дает значение сопротивления, что позволяет в итоге измерить значение влаги. Когда есть вода, почва будет проводить больше электричества, а это значит, что будет меньше сопротивление. Сухая почва плохо проводит электричество, поэтому когда воды меньше, почва проводит меньше электричества, а это значит, что сопротивление будет больше.

Характеристики:

• входное напряжение: 3.3–5V;
• выходное напряжение: 0–4.2V;
• входной ток: 35mA;
• выходной сигнал: аналоговый и цифровой.

Схема подключения:

• Датчик влажности почвы FC-28 имеет четыре контакта:

1. VCC: питание
2. A0: аналоговый выход
3. D0: цифровой выход
4. GND: земля

Модуль также содержит потенциометр, который установит пороговое значение. Это пороговое значение будет сравниваться на компараторе LM393. Светодиод будет сигнализировать появляющееся значение которое выше или ниже порогового.

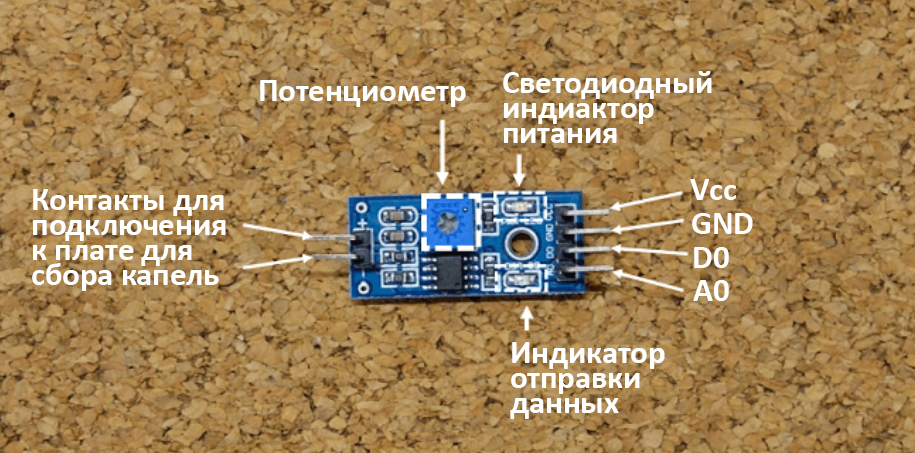

Датчик дождя FC-37 состоит из двух частей: электронной платы и платы для сбора дождевых капель. Чувствительность датчика дождя настраивается при помощи потенциометра. Кроме того, у датчика дождя есть два светодиода: первый загорается, когда датчик начинает получать питание, а второй, когда датчик начинает отправлять цифровые данные.

Спецификация:

• Размер 5.0 * 4.0 см,
• Выходной компаратор создаёт чистый сигнал
• Возможность настройки чувствительности;
• Рабочее напряжение 3,3 В-5В
• Сила тока 15мА
• Выход в виде: Цифровой (0 и 1) и аналоговый;

Принцип работы:

• Если плата мокра – сопротивление увеличивается, а выходное напряжение уменьшается;
• Если плата суха – сопротивление уменьшается, а выходное напряжение повышается.

Термистор — это термический резистор, сопротивление которого изменяется с температурой, увеличение температуры приводит к падению его сопротивления. По сути термистор — это термометр сопротивления, изготовленный на основе смешанных оксидов переходных металлов. Относится к измерительной технике и может быть использован для автоматического измерения температуры в различных средах.

........................................................................................................................................................................................................................................................................................................................

Емкостной датчик влажности — это конденсатор с переменной емкостью, который содержит токопроводящие обкладки из медной фольги на текстолите. Этот конденсатор заключен в герметичный чехол, поверх которого расположен влагопоглощающий слой. При попадании частиц воды на этот слой, меняется его диэлектрическая проницаемость, что приводит к изменению емкости конденсатора.

Спецификация:

• Пределы измерений температуры: 0…+50 °С
• Пределы измерений влажности: 20…90% RH
• Погрешность измерения температуры: ±2 °С
• Погрешность измерения влажности: ±5% RH
• Рабочее напряжение: 5V

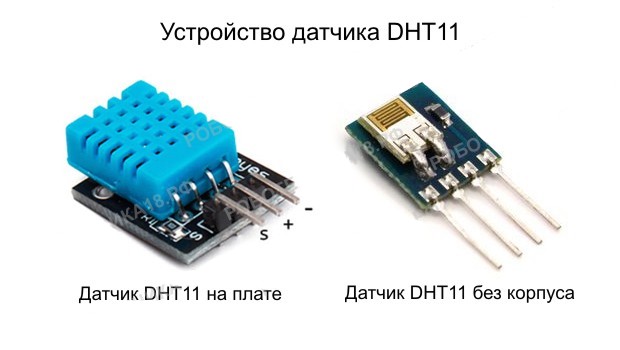

Устройство датчика:

Модуль DHT11 оборудован трех пиновым разъемом и подключается по схеме:

• G — Подключается к выводу GND
• V — Подключается к выводу +5V
• S — Подключается к цифровому выводу ( Pin2 )

Библиотека для Ардуино
