Отладочная плата ATTiny85 с USB Type-C

Контроллер несомненно хорош тем, что позволяет быстро, без клубка проводов и танцев с программатором протестировать свой код, который потом может использоваться в каком-либо "старшем" устройстве. Микроконтроллер имеет очень малые габариты, за счёт чего интересен и полезен для встраивания его в компактные приборы. Attiny85 в отличие от серии Arduino Pro Mini, имеет собственный USB Type-C разъём и контроллер, поэтому ему не нужен программатор.

ATtiny85, в отличие от других платформ Arduino, гораздо более автономен, за счет очень низкого энергопотребления контроллера. В активном режиме контроллер потребляет около 30 мА, в фазе глубокого сна – около 13 мА. Данное устройство поддерживает практически весь функционал, имеющийся в Arduino IDE.

Внимание!

Если опираться на официальную документацию стабилизатора, то производители обещают пиковую нагрузку до 35В на вход VIN, но рекомендуется не превышать 12В.

FAQ:

• ATtiny85 - GitHub
• Драйвера

Особенность:

• Предусмотрено 8 КБ памяти для программного кода;
• Зарезервировано 512 Байт для исполняемого кода;
• Наличие 6 цифровых пинов;
• Два выхода PWM и 4 АDC;
• Одна из самых маленьких плат;
• USB Type-C порт для подключения.

Спецификация:

• Предельное напряжение питания: от 7 до 20 В;
• Рекомендуемое напряжение питания: от 5 до 12 В;
• Рабочее напряжение: 5 В;
• Тактовая частота процессора: до 20 МГц (ATTINY85);
• Количество аналоговых каналов: 4;
• Количество цифровых выводов I/0: 6 (3 из которых могут использоваться как выходы ШИМ);
• Память SRAM: 512Б;
• Память Flash: 8 Кб, из которых 2 Кб используются для загрузчика;
• Максимальная сила тока на выводе 3.3V: 30 мА;
• Максимальная сила тока на I/0 выводе: 30 мА;
• Модель встроенного микроконтроллера: ATTINY85;
• Разрядность: 8 Бит;
• Поддержка I2C и SPI интерфейсов: есть;
• Вес 3 гр.

Подключение:

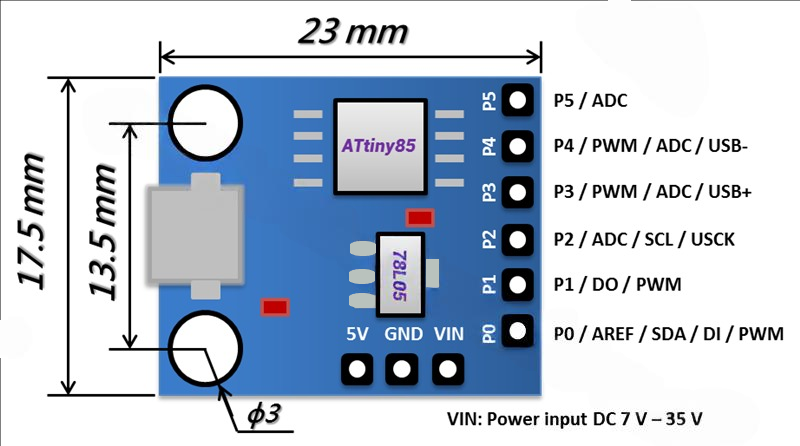

Описание выводов контроллера:

• Вывод 0: I2C SDA, ШИМ (светодиод);
• Вывод 1: ШИМ;
• Вывод 2: I2C SCL, Digital;
• Вывод 3: Вход цифровой (Занят контактом USB +, в случае использования USB);
• Вывод 4: ШИМ (Занят контактом USB -, в случае использования USB);
• Вывод 5: Вход цифровой.
