IRFB17N50L полевой транзистор, N

15275

Полевой транзистор — полупроводниковый прибор, принцип действия которого основан на управлении электрическим сопротивлением токопроводящего канала поперечным электрическим полем, создаваемым приложенным к затвору напряжением.

Подробнее

В наличии



790 ₸

Цена по прайсу: 870 ₸

Караганда
Достаточно

Характеристики

Тип транзистора MOSFET
Конструкция Одиночный
Тип канала MOSFET N
Корпус TO-220AB
Напряжение сток–исток 500 В
Постоянный ток стока 16 А (T, °C: 25; точка T: TC; VGS, В: 10)
Сопротивление открытого канала 0,32 Ом (ID, А: 9.9; D ≤: 0.02; Импульс ≤, с: 0.0003; T, °C: 25; точка T: TJ; VGS, В: 10)
Рассеиваемая мощность 220 Вт (T, °C: 25; точка T: TC)
Модель IRFB17N50L
Тип монтажа Выводной (THT)

Подробнее

Транзистор – полупроводниковый элемент с тремя выводами, на один из которых подаётся сильный ток, а на другой подаётся слабый управляющий ток.

Спецификация:

  • Наименование прибора: IRFB17N50L;
  • Тип транзистора: MOSFET;
  • Полярность: N;
  • Максимальная рассеиваемая мощность (Pd): 220 W;
  • Предельно допустимое напряжение сток-исток (Uds): 500 V;
  • Предельно допустимое напряжение затвор-исток (Ugs): 30 V;
  • Пороговое напряжение включения Ugs(th): 5 V;
  • Максимально допустимый постоянный ток стока (Id): 16 A;
  • Максимальная температура канала (Tj): 150 °C;
  • Общий заряд затвора (Qg): 130 nC;
  • Время нарастания (tr): 51 ns;
  • Выходная емкость (Cd): 325 pf;
  • Сопротивление сток-исток открытого транзистора (Rds): 0.32 Ohm;
  • Тип корпуса: TO-220AB.

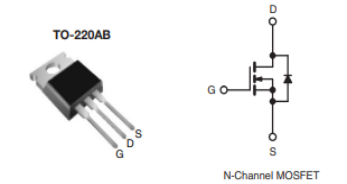

Подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Полевой транзистор
Тип подключения
Контакты для пайки
Структура транзистора
N-канал
Рассеиваемая мощность, Вт
220 Вт
Максимальное напряжение сток-исток (Vds), В
500 В
Максимальное напряжение затвор-исток (Vgs), В
30 В
Сопротивление канала в открытом состоянии (Rds), Ом
0.32 Ом
Крутизна характеристики, S
11 S
Рабочая температура, °C
+150°C
Тип корпуса
TO-220AB
Максимально допустимый постоянный ток стока |Id|
16 А
Пороговое напряжение включения |Ugs(th)|
5 В

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

IRFB17N50L

Техническая документация

Файлы для загрузки (211.42k)
