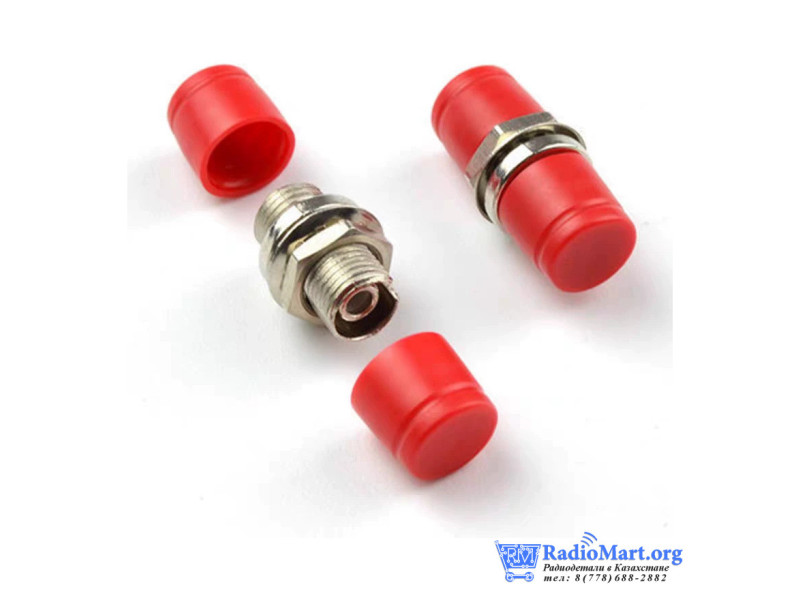

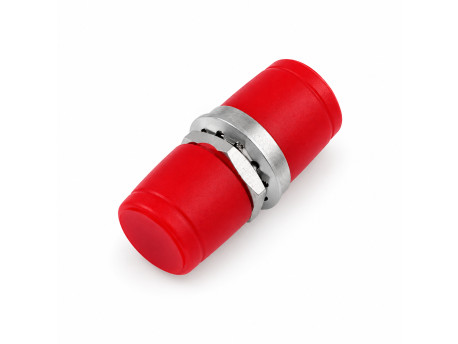

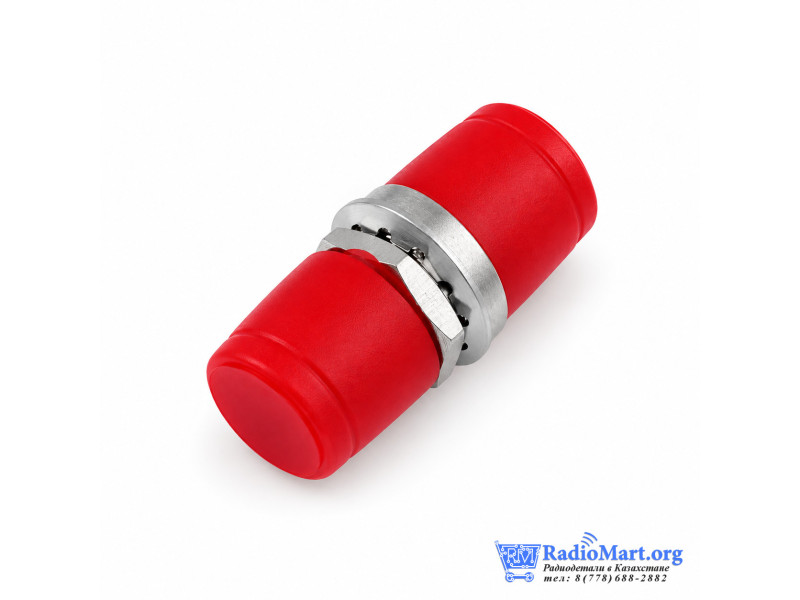

Оптический адаптер FC-FC с фланцем, SM Simplex D-type, проходной

Оптический адаптер FC/UPC SM D-type представляет собой проходную розетку типа «female–female», предназначенную для соединения двух одномодовых оптических шнуров с коннекторами FC.

Коннекторы FC фиксируются на адаптере при помощи резьбового соединения. Такая конструкция обеспечивает механически устойчивое соединение и широко применяется в оптических кроссах, измерительном оборудовании, телекоммуникационных системах и лабораторных установках.

Исполнение D-type предназначено для установки адаптера в отверстие монтажной панели. Для одномодовых вариантов используется высокоточная керамическая центрирующая втулка, обеспечивающая соосность ферул двух подключаемых коннекторов. Серийные FC D-type SM адаптеры с металлическим корпусом и керамической втулкой представлены, в частности, у DKC и специализированных производителей оптических компонентов.

Адаптер предназначен для разъёмов с полировкой UPC. Следует учитывать, что полировка относится непосредственно к торцу ферулы подключаемого FC-коннектора; сам проходной адаптер не содержит отполированного оптического торца.

Характеристики

• Производитель: не указан / OEM
• Тип: проходной оптический адаптер
• Исполнение: D-type
• Тип соединения: FC–FC
• Тип коннекторов: FC/UPC
• Полировка подключаемых коннекторов: UPC
• Тип волокна: одномодовое, SM
• Количество волокон: 1
• Исполнение: Simplex
• Тип разъёма: female–female
• Механизм фиксации: резьбовой FC
• Центрирующая втулка: керамическая, типично циркониевая
• Материал корпуса: никелированная латунь — типовое исполнение D-type
• Монтаж: панельный
• Форма крепления: D-type
• Диаметр ферулы совместимого FC-коннектора: 2,5 мм
• Вносимые потери: типично ≤0,2–0,3 дБ
• Ресурс соединений: типично ≥1000 циклов
• Рабочая температура: типично от −40 до +70…+75 °C
• Защитные колпачки: обычно устанавливаются с двух сторон
