Модуль реле ESP8266 ESP-12F с Wi-Fi, 4-канальный AC90-250В/DC7-30В/5 В для беспроводного управления умным домом Arduino

Артикул 18310

Плата ESP12F Relay X4 (LC-Relay-ESP12-4R-MV – по документации), включает в себя всё необходимое для разработки различных систем. Приятным бонусом является тот момент, что плата имеет источник питания AC/DC, а это позволяет подключиться к сети 220 В.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Подробнее

На плату размещены: четырёхпозиционное реле и модуль ESP-12F, а также выведены порты ввода/вывода. Имеется несколько вариантов подключения источников питания AC 90-250В, DC 7-30В / 5 В. Запрограммировать устройство можно в среде разработки Arduino IDE, а благодаря микроконтроллеру ESP8266 устройство имеет Wi-Fi, это позволит использовать устройство в системах "умный дом" и в других случаях, где требуется управление по Wi-Fi.

Особенности:

Используется Wi-Fi модуль ESP-12F, флэш-память объёмом 4 Мб;
Порты ввода-вывода и порт загрузки программы по UART разведены на плате для облегчения разработки;
Встроенный модуль питания с коммутацией переменного и постоянного тока, режим питания поддерживает AC90-250V/DC7-30V/5V;
Кнопка перезагрузки модуля;
ESP-12F поддерживает инструменты разработки, такие как Eclipse / Arduino IDE;
На плате имеется 4 реле 5 В, подходящие для управления нагрузками, рабочее напряжение которого находится в пределах 250 В переменного тока / 30 В постоянного тока;
Встроенный индикатор питания, 1 программируемый светодиод и индикаторы реле;
Вес: 90 г.

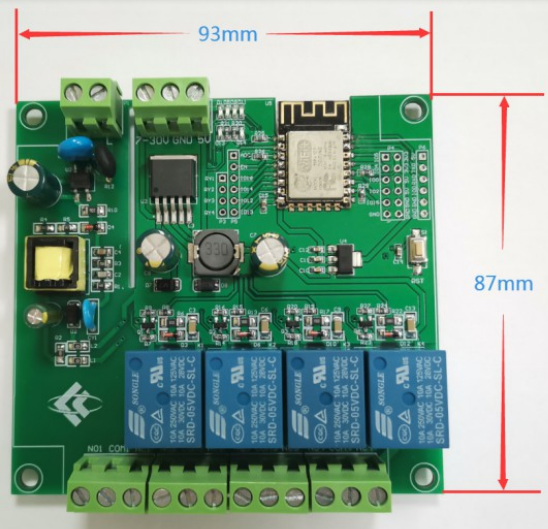

Габариты:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Инструкция по подключению

GND, RX, TX, 5V ESP8266 подключены к GND, TX, RX, 5V внешнего модуля последовательного порта TTL.

Внимание!

При загрузке прошивки необходимо IO0 соединить с GND, а затем отключить соединение между IO0 и GND после завершения загрузки прошивки.

Релейный выход:

NC: нормально замкнутый контакт реле – замкнут на контакт COM, при подаче управляющего сигнала размыкается;
COM: общий контакт;
NO: нормально разомкнутый контакт реле - контакт разомкнут, при подаче управляющего сигнала замыкается на COM.

Описание GPIO распаянных на плате.

Прежде чем приступать к рассмотрению распаянных GPIO на плате, давайте рассмотрим расположение pin у модуля ESP-12F.

И часть схемы модуля ESP12F Relay X4, по которой видно, как разведены GPIO ESP8266.

Подключения программатора.

Pin	Описание
5V	Питание 5В
TX	Подключить к RX программатора
RX	Подключить к TX программатора
GPIO0	Подтянут к GND для программирования
GND	Пин для подтяжки GPIO0 к GND
GND	Пин подключения к GND программатора

Подключения периферийных устройств и датчиков.

Pin	Описание
3V3	Для подключения датчиков и сенсоров 3.3 В
3V3	Для подключения датчиков и сенсоров 3.3 В
5V	Для подключения датчиков и сенсоров 5 В
5V	Для подключения датчиков и сенсоров 5 В
GND	GND
GND	GND

GPIO5	SCL – контакт шины i2c(Синий светодиод (перевернутая логика))
GPIO4	SDA – контакт шины i2c
GPIO0	(IO0 имеет внешний подтягивающий резистор на плате!)
GPIO2	UART1 - TX1
GPIO15	IO15 имеет внешний стягивающий резистор на плате!
GND	GND

Подключения перемычек для реле и аналоговый вход.

Pin	Описание
ADC	Аналоговый вход. Диапазон входного напряжения 0 ~ 1В, диапазон значений: 0 ~ 1024
EN	Включить pin-код, подтянуть по умолчанию
GPIO16	Используйте перемычку RY1, чтобы включить реле 1
GPIO14	Используйте перемычку RY2, чтобы включить реле 2
GPIO12	Используйте перемычку RY3, чтобы включить реле 3
GPIO13	Используйте перемычку RY4, чтобы включить реле 4
