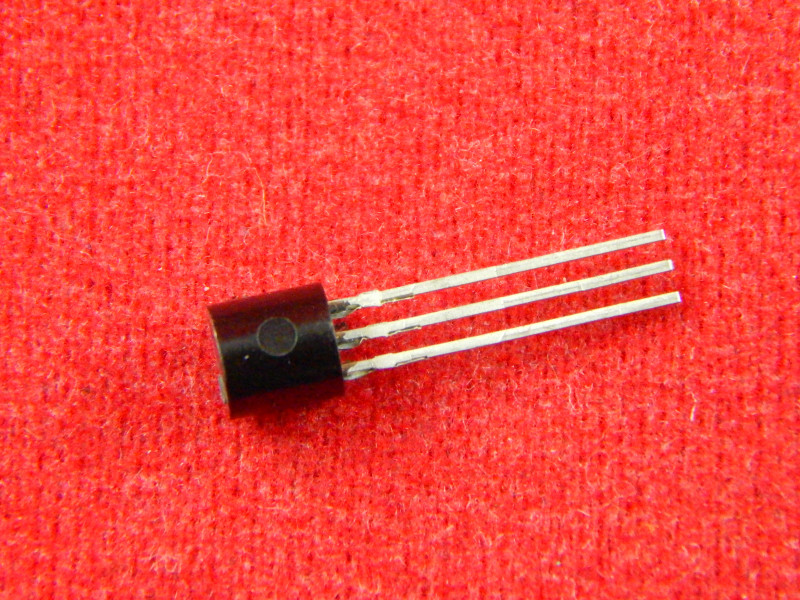

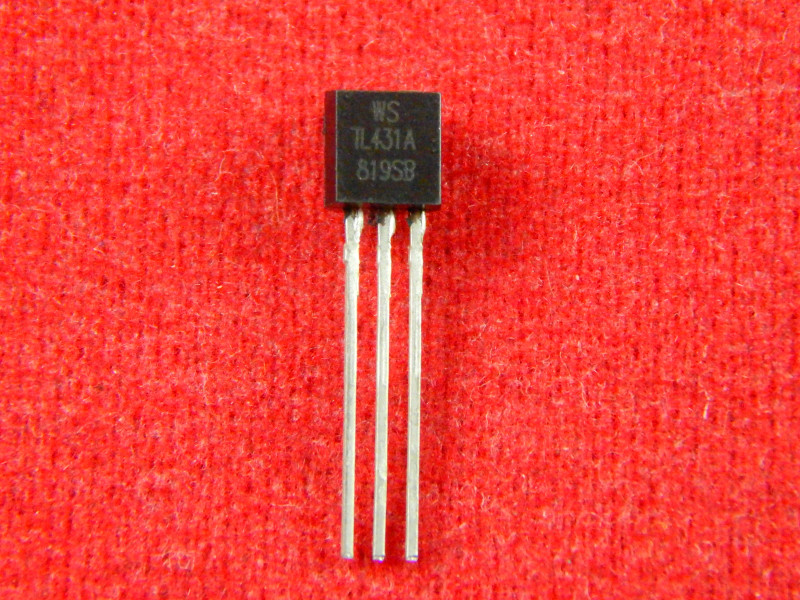

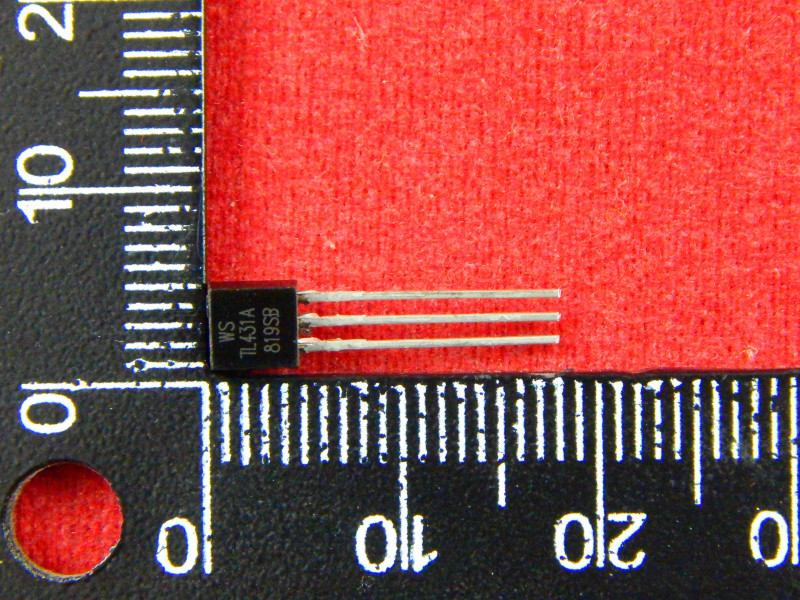

TL431 регулируемый стабилитрон TO92

TL431 регулируемый стабилитрон TO92

Артикул 12863

Микросхема TL431 — это регулируемый стабилитрон. Используется в роли источника опорного напряжения в схемах различных блоков питания.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Подробнее

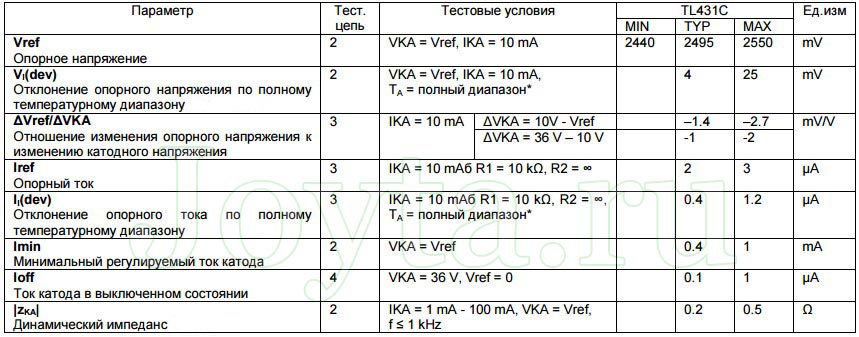

Технические характеристики TL431

напряжение на выходе: 2,5…36 вольт;
выходное сопротивление: 0,2 Ом;
прямой ток: 1…100 мА;
погрешность: 0,5%, 1%, 2%;

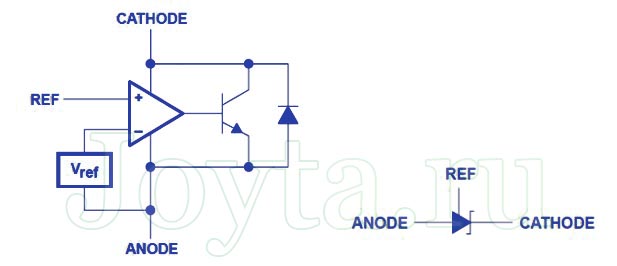

Функциональная схема

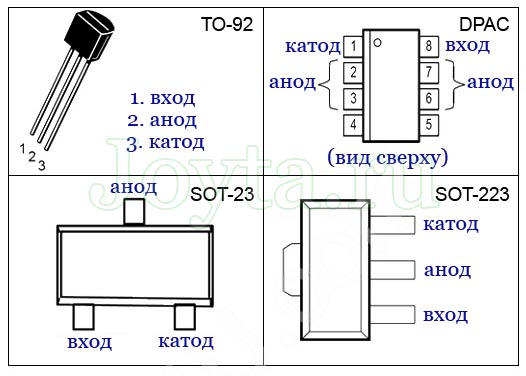

Цоколевка TL431

TL431 имеет три вывода: катод, анод, вход.

Аналоги TL431

Отечественными аналогами TL431 являются:

КР142ЕН19А
К1156ЕР5Т

К зарубежным аналогам можно отнести:

KA431AZ
KIA431
HA17431VP
IR9431N
AME431BxxxxBZ
AS431A1D
LM431BCM

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

TL431 - Документация

Datasheet -

Файлы для загрузки (702.65k)

TL431 - Калькулятор

Calculate- TL431

Файлы для загрузки (103.36k)
