FZT651 Биполярный высокочастотный транзистор

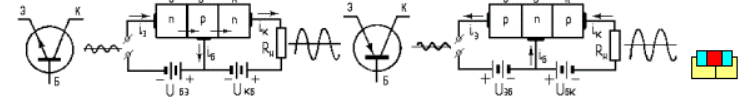

Биполярный транзистор - трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей - электронами и дырками. Именно поэтому прибор получил название биполярный,  в отличие от полевого/униполярного транзистора. FZT651 является высокопроизводительным NPN транзистором 60В.

Характеристика:

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 2 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 80 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
• Макcимальный постоянный ток коллектора (Ic): 3 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 140 MHz
• Ёмкость коллекторного перехода (Cc): 30 pf
• Статический коэффициент передачи тока (hfe): 100
• Уровень Чувствительности к Влажности (MSL):  MSL 1 - Безлимитный

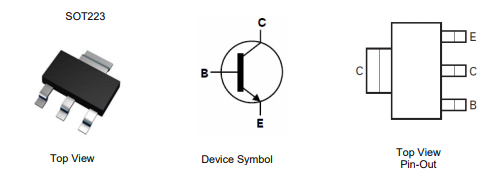

Схема:

Обозначение контактов:

• Международное: C - коллектор, B - база, E - эмиттер.
• Российское: К - коллектор, Б - база, Э - эмиттер.

Производитель ZETEX
