KT819ГM Транзистор NPN, 15А, 100В, КТ-9

16206

Биполярный транзистор - трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей - электронами и дырками.

Подробнее

В наличии



1 250 ₸

Цена по прайсу: 1 375 ₸

Караганда
Достаточно

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус КТ-9
Напряжение коллектор–эмиттер BJT 100 В (Исполнение КТ819ГМ в КТ-9 / TO-3)
Постоянный ток коллектора 15 А (Постоянный ток; каталог Группы Кремний ЭЛ)
Тип монтажа Выводной (THT)

Подробнее

Транзистор (transistor) – полупроводниковый элемент с тремя выводами (обычно), на один из которых (коллектор) подаётся сильный ток, а на другой (база) подаётся слабый (управляющий ток).

Спецификация:

  • Тип: биполярный транзистор;
  • Модель: KT819ГМ;
  • Структура: NPN;
  • Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э: 100В;
  • Макс. напр. к-э при заданном токе к и разомкнутой цепи б: 100В;
  • Максимально допустимый ток: 15A;
  • Статический коэффициент передачи тока: от 12 до 25 мин;
  • Граничная частота коэффициента передачи тока: 3МГц;
  • Максимальная рассеиваемая мощность: 100Вт;
  • Корпус: КТ-9.

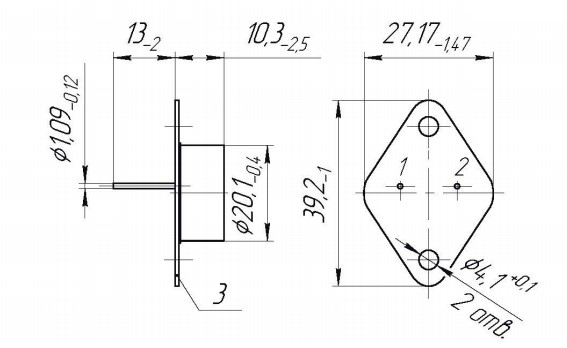

Габариты:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
90 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
90 В
Максимально допустимый ток коллектора (Ic), А
15 A
Статический коэффициент передачи тока (hfe)
15
Граничная частота коэффициента передачи тока (ft), Гц
3 МГц
Рассеиваемая мощность, Вт
100 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+150°C
Тип корпуса
КТ-9

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

KT819ГM

Техническая документация

Файлы для загрузки (461.49k)
