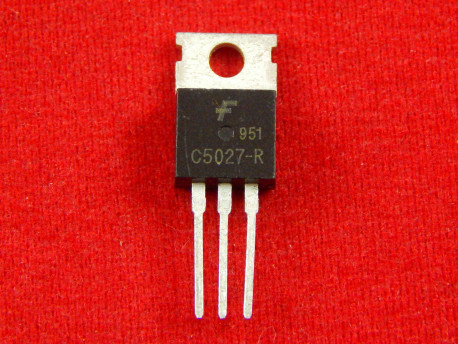

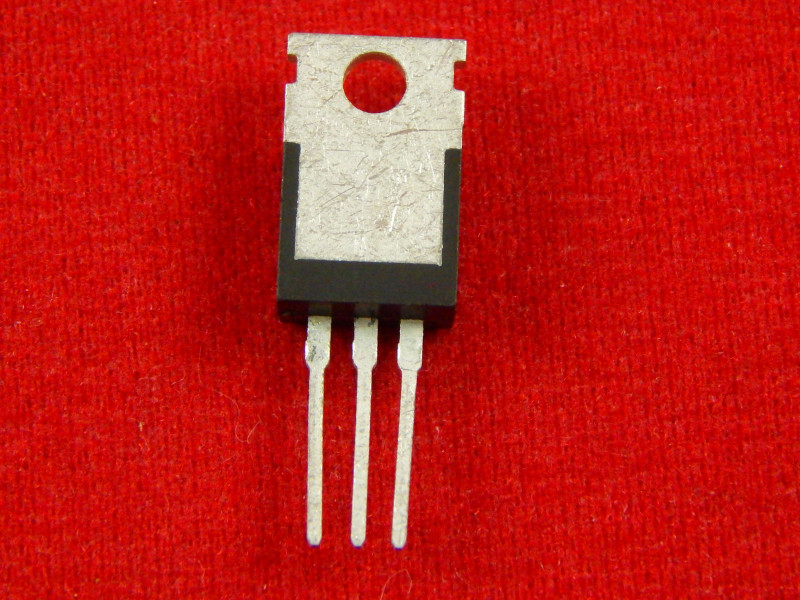

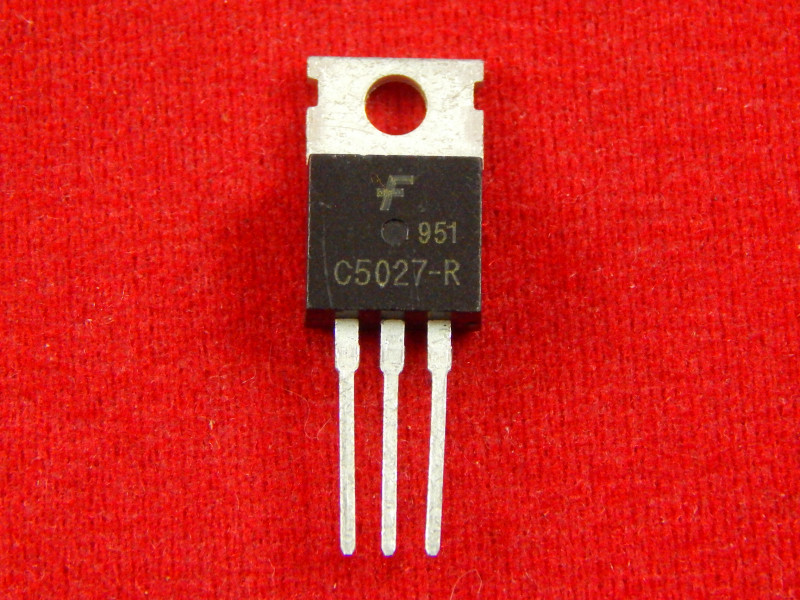

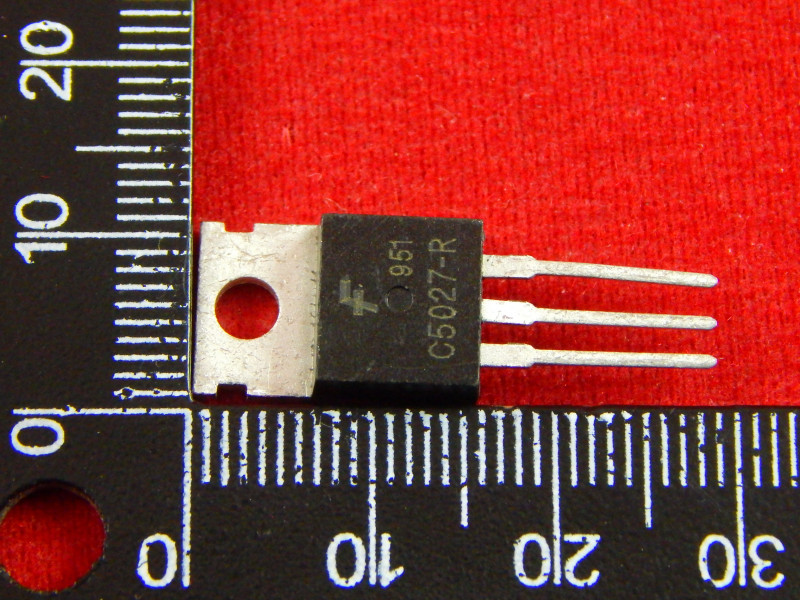

KSC5027-R (маркировка C5027-R), NPN-транзистор 800 В, 3 А, TO-220

KSC5027-R (маркировка C5027-R), NPN-транзистор 800 В, 3 А, TO-220

17710

KSC5027-R (маркировка C5027-R), NPN-транзистор 800 В, 3 А, TO-220. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Подробнее

В наличии

180 ₸

Цена по прайсу: 199 ₸

Караганда
Достаточно
Самовывоз сегодняиз магазина в Караганде
Доставка от 1 дняпо всему Казахстану

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-220
Напряжение коллектор–эмиттер BJT 800 В (Tc = 25 °C)
Постоянный ток коллектора 3 А (Постоянный ток, Tc = 25 °C)
Рассеиваемая мощность 50 Вт (Tc = 25 °C)
Коэффициент усиления hFE 15–30 (Группа R; VCE = 5 В, IC = 0,2 А)
Модель KSC5027R
Тип монтажа Выводной (THT)

Подробнее

KSC5027-R (маркировка C5027-R), NPN-транзистор 800 В, 3 А, TO-220. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Источники: паспорт или каталог изготовителя.

Прежнее описание — архив до сверки

2SC5027-R имеет высокую скорость переключения и отличается хорошей надёжностью. Относится к мощным кремниевым NPN транзисторам. Используют в импульсных регуляторах и высоковольтных переключающих схемах.

Спецификация:

  • Полярность: NPN;
  • Максимальная рассеиваемая мощность (Pc): 50 Вт;
  • Макcимально допустимое напряжение коллектор-база (Ucb): 1100 В;
  • Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 В;
  • Макcимально допустимое напряжение эмиттер-база (Ueb): 7 В;
  • Макcимальный постоянный ток коллектора (Ic): 3 А;
  • Граничная частота коэффициента передачи тока (ft): 15 МГц;
  • Ёмкость коллекторного перехода (Cc): 35 pf;
  • Статический коэффициент передачи тока (hfe): 15;
  • Рабочая температура: от -55°C до +150°C.

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
1100 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
800 В
Максимально допустимый ток коллектора (Ic), А
3 A
Статический коэффициент передачи тока (hfe)
15
Граничная частота коэффициента передачи тока (ft), Гц
15 МГц
Рассеиваемая мощность, Вт
50 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
7 В
Рабочая температура, °C
+150°C
Тип корпуса
TO-220

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

KSC5027 / onsemi

Паспорт KSC5027; источник https://www.onsemi.com/download/data-sheet/pdf/ksc5027-d.pdf
