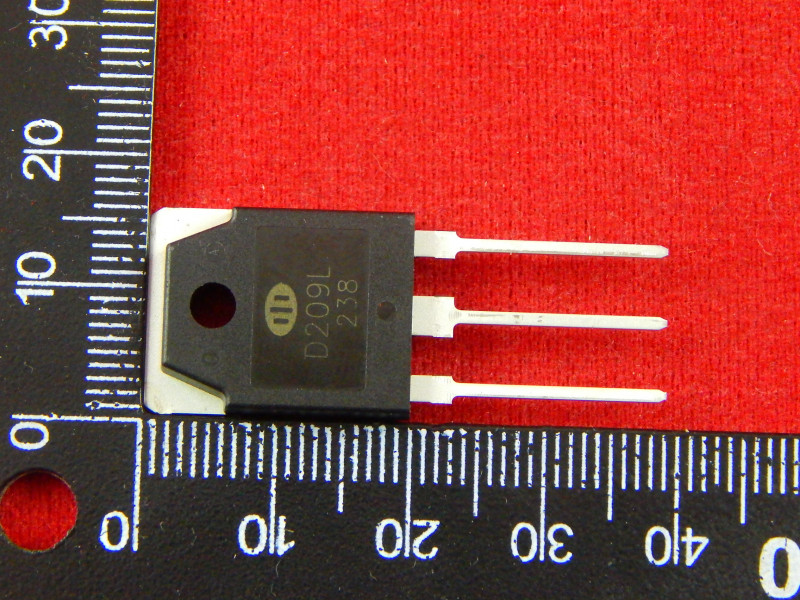

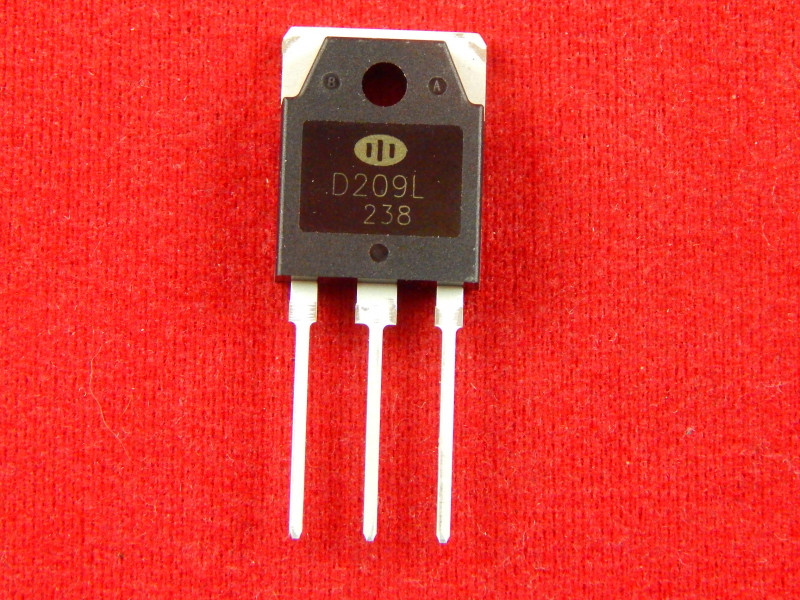

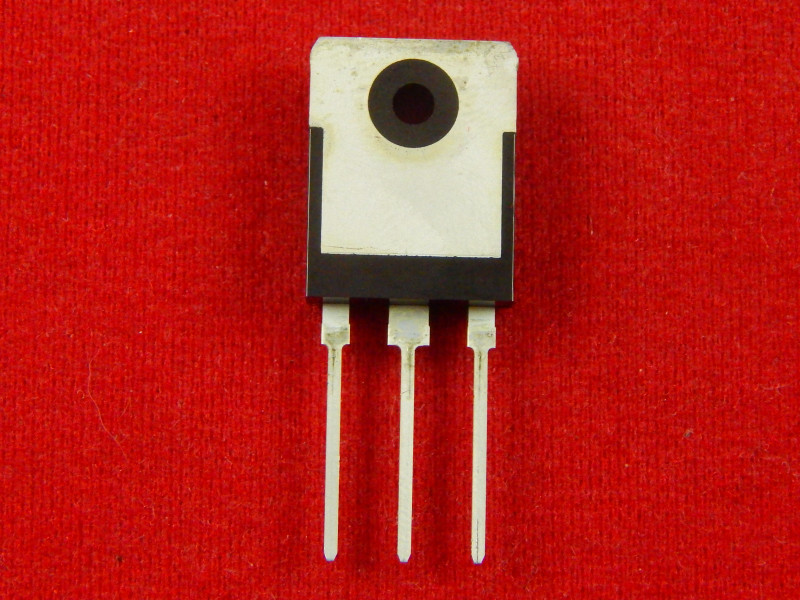

D209L, Биполярный NPN транзистор Uкэ 400 В, 9А, TO-3PN

D209L, Биполярный NPN транзистор Uкэ 400 В, 9А, TO-3PN

17851

D209L, Биполярный NPN транзистор Uкэ 400 В, 9А, TO-3PN. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Подробнее

В наличии

330 ₸

Цена по прайсу: 364 ₸

Караганда
Много
Самовывоз сегодняиз магазина в Караганде
Доставка от 1 дняпо всему Казахстану

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-3PN
Напряжение коллектор–эмиттер BJT 400 В
Тип монтажа Выводной (THT)

Подробнее

D209L, Биполярный NPN транзистор Uкэ 400 В, 9А, TO-3PN. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Прежнее описание — архив до сверки

D209L применяется в различных переключающих схемах, ультразвуковых генераторах, высокочастотных инверторах, усилителях мощности и импульсных блоках питания.

Спецификация:

  • Наименование производителя: D209L;
  • Тип материала: Si;
  • Полярность: NPN;
  • Максимальная рассеиваемая мощность (Pc): 100 Вт;
  • Макcимально допустимое напряжение коллектор-база (Ucb): 700 В;
  • Макcимально допустимое напряжение коллектор-эмиттер (Uce): 400 В;
  • Макcимально допустимое напряжение эмиттер-база (Ueb): 9 В;
  • Макcимальный постоянный ток коллектора (Ic): 12 А;
  • Предельная температура PN-перехода (Tj): 150°C;
  • Граничная частота коэффициента передачи тока (ft): 5 МГц;
  • Статический коэффициент передачи тока (hfe): 8;
  • Корпус транзистора: TO-3PN.

Габариты и подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
700 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
400 В
Максимально допустимый ток коллектора (Ic), А
12 A
Статический коэффициент передачи тока (hfe)
8
Граничная частота коэффициента передачи тока (ft), Гц
5 МГц
Рассеиваемая мощность, Вт
100 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
9 В
Рабочая температура, °C
+150°C
Тип корпуса
TO-3PN

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

D209L

Техническая документация

Файлы для загрузки (286.8k)
