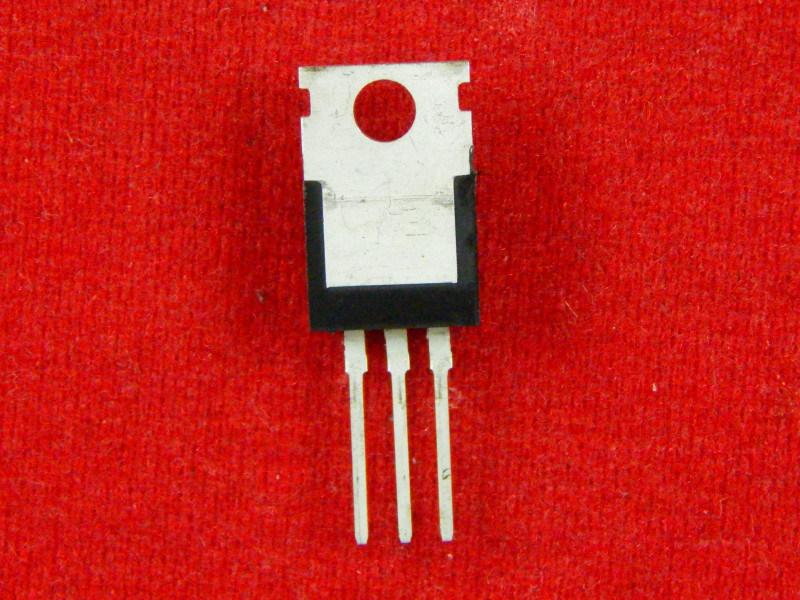

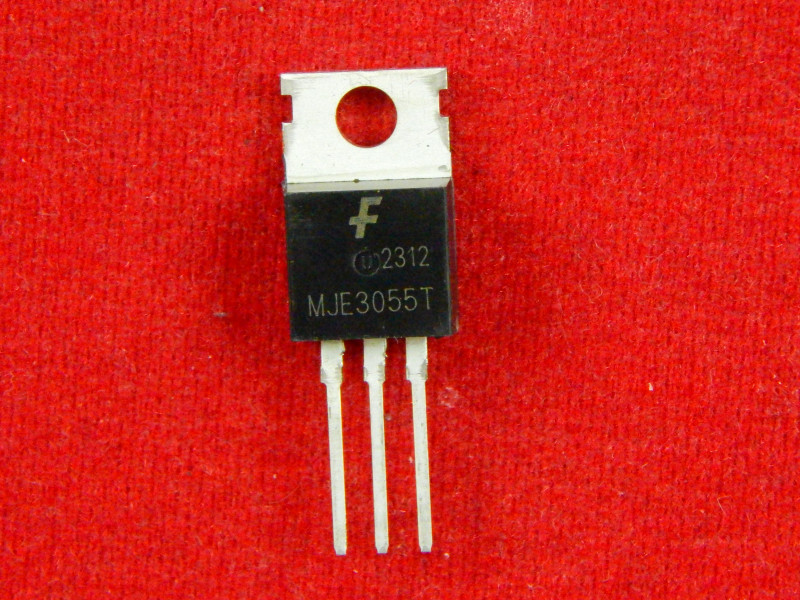

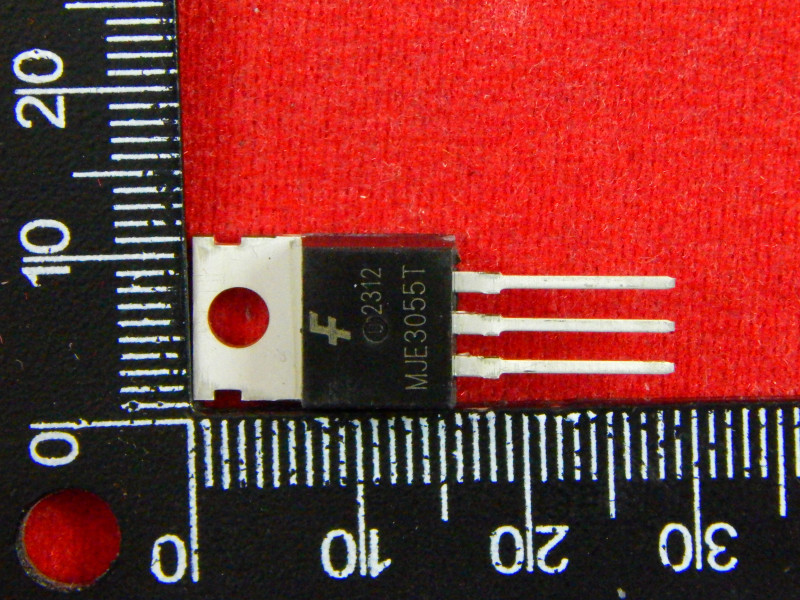

MJE3055T, Биполярный NPN транзистор Uкэ 60 В, 10А, TO-220

MJE3055T, Биполярный NPN транзистор Uкэ 60 В, 10А, TO-220

18508

MJE3055T, Биполярный NPN транзистор Uкэ 60 В, 10А, TO-220. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Подробнее

В наличии

210 ₸

Цена по прайсу: 232 ₸

Караганда
Достаточно
Самовывоз сегодняиз магазина в Караганде
Доставка от 1 дняпо всему Казахстану

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-220
Напряжение коллектор–эмиттер BJT 60 В
Тип монтажа Выводной (THT)

Подробнее

MJE3055T, Биполярный NPN транзистор Uкэ 60 В, 10А, TO-220. Подтверждённые предельные номиналы и условия приведены в характеристиках. Для силовых режимов учитывайте паспорт, температуру и теплоотвод.

Источники: паспорт или каталог изготовителя.

Прежнее описание — архив до сверки

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей — электронами и дырками.

Особенность:

  • Силовые схемы;
  • Управление электродвигателями;
  • Реле и электромагниты;
  • Импульсные и линейные источники питания;
  • Усилители низкой частоты.

Подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
70 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
60 В
Максимально допустимый ток коллектора (Ic), А
10 A
Статический коэффициент передачи тока (hfe)
20
Граничная частота коэффициента передачи тока (ft), Гц
2 МГц
Рассеиваемая мощность, Вт
75 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
до 150°C
Тип корпуса
TO-220

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
