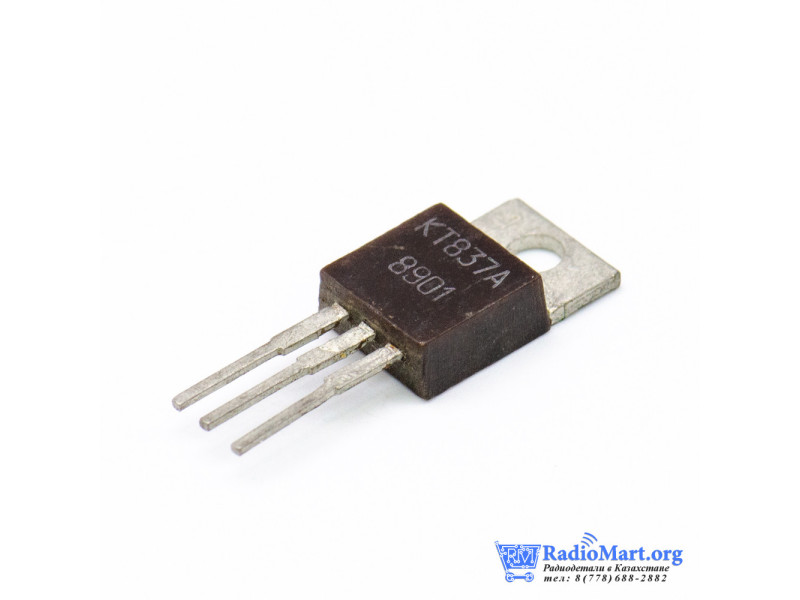

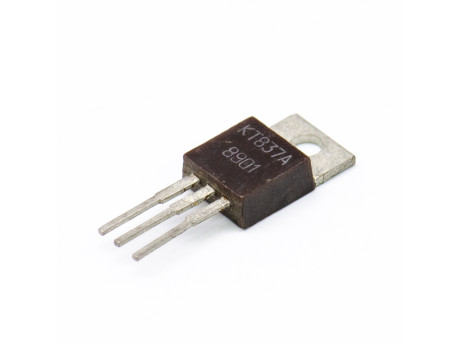

Транзистор КТ837А, PNP, КТ-28 (TO-220)

Назначение

КТ837А — кремниевый биполярный транзистор структуры PNP для низкочастотных усилителей, переключающих узлов, преобразователей и стабилизаторов постоянного напряжения. Буква А обозначает конкретную группу параметров.

Электрические параметры

• Предельное напряжение коллектор–эмиттер: 60 В при разомкнутой базе; 70 В при сопротивлении между эмиттером и базой 100 Ом.
• Предельные напряжения коллектор–база и эмиттер–база: 80 В и 15 В соответственно.
• Предельный постоянный ток коллектора: 7,5 А при температуре окружающей среды +25 °C.
• Статический коэффициент передачи тока h21э: 10–40 при Uкэ=5 В, Iк=2 А и температуре корпуса (25±10) °C.
• Напряжение насыщения коллектор–эмиттер: не более 2,5 В при Iк=3 А, Iб=0,37 А и температуре корпуса (25±10) °C.

Значения напряжения и тока приведены по модулю; при подключении учитывайте полярность PNP. Предельные показатели не задают одновременный рабочий режим. Для силовых схем необходим расчёт теплоотвода с учётом нагрева и области безопасной работы.

Корпус и выводы

Пластмассовый корпус КТ-28 (TO-220) с металлическим монтажным фланцем и тремя выводами. Если смотреть на лицевую пластмассовую сторону, расположив монтажное отверстие сверху, а выводы вниз, порядок слева направо: 1 — эмиттер, 2 — коллектор, 3 — база. Перед заменой проверьте цоколёвку установленного компонента.

Документация: архивная заводская этикетка серии КТ837 с данными КТ837А; технический лист КТ837 «Интеграл»; архивный технический лист КТ837А/Е.
