Инфракрасный светодиод АЛ106А, 920–935 нм

Назначение

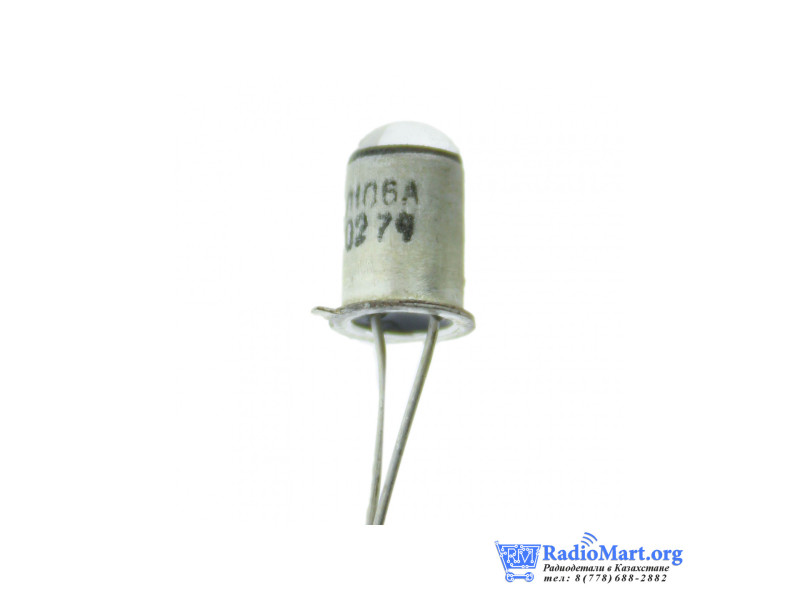

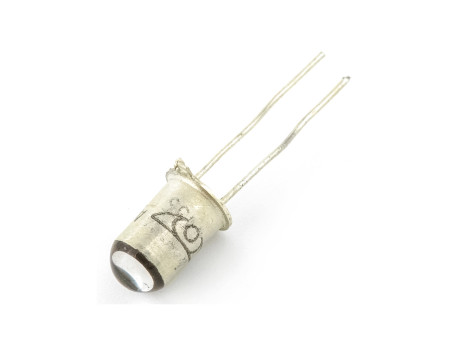

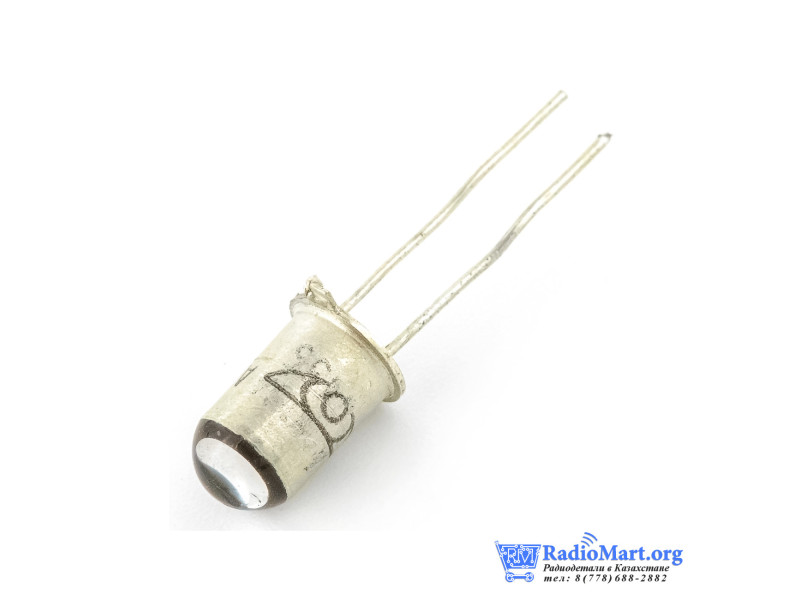

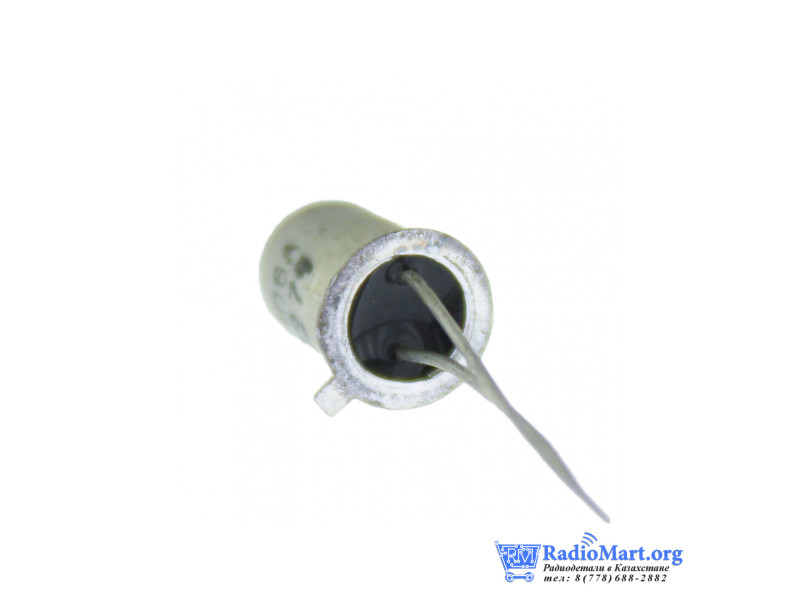

АЛ106А — арсенидогаллиевый меза-диффузионный светодиод, служащий источником инфракрасного излучения. Исполнение в металлостеклянном корпусе с двумя выводами.

Параметры по заводской этикетке

Значения приведены при постоянном прямом токе 100 мА и температуре окружающей среды (25±10) °C.

• Длина волны в максимуме спектра: 920–935 нм.
• Полная мощность излучения для группы А: не менее 0,2 мВт.
• Постоянное прямое напряжение: не более 1,7 В.

Ток 100 мА указан как условие измерения. При выборе рабочего режима необходимы ограничение тока и проверка допустимых режимов по документации.

Подключение и подбор

По схеме этикетки вывод 1 — отрицательный, вывод 2 — положительный. Перед подключением проверьте полярность реального прибора. Для оптической пары подбирайте приёмник с чувствительностью в указанном спектральном диапазоне.

Этикетка допускает четырёхкратное снижение мощности излучения в течение гарантийной наработки. Фактическую оптическую мощность конкретного экземпляра для ответственных схем следует проверить измерением.

Документация: заводская этикетка АЛ106А–АЛ106Д, ФЫ0.336.002 ТУ.
