Датчик сердечного ритма, ЭКГ, AD8232

18507

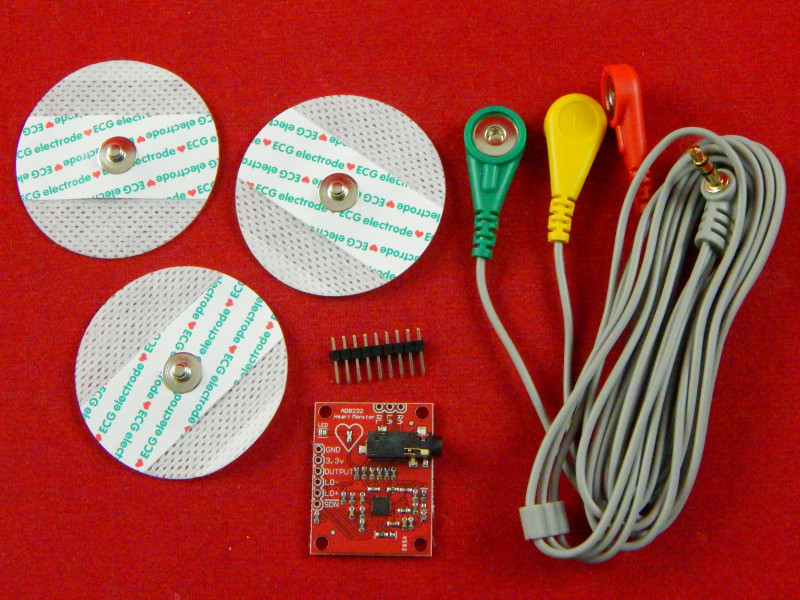

Датчик сердечного ритма, ЭКГ AD8232 — датчик, используемый для обработки электрокардио- и электромио- сигналов.

Подробнее



Цена по прайсу: 5 060 тг

4 600 тг


Караганда:

Алматы:

Астана:


Подробнее

AD8232 - это экономичный аналоговый датчик ЭКГ для измерения электрической активности сердца. ЭКГ- датчик частоты сердечных сокращений AD8232 с одним отведением преобразует сердцебиение в аналоговый сигнал. Сигнал позволяет нам отслеживать сердцебиение, используя даже самые простые примеры встроенной среды разработки Arduino IDE.

Внимание!

Не является медицинским прибором! Предназначен, в первую очередь, для ознакомления с принципами построения ЭКГ и ЭМГ.

Спецификация:

  • Напряжение питание: от 2 до 3.5 В;
  • Потребление тока: 170 мкА;
  • Встроенный фильтр ВЧ помех;
  • 2-полюсный фильтр высоких частот;
  • 3-полюсный фильтр низких частот;
  • Коэффициент ослабления синфазного сигнала: 80 дБ;
  • Детектор контакта электродов;
  • Встроенный усилитель «Right Leg Drive»;
  • Светодиод, синхронизированный с показаниями электродов;
  • Выходной сигнал: аналоговый;

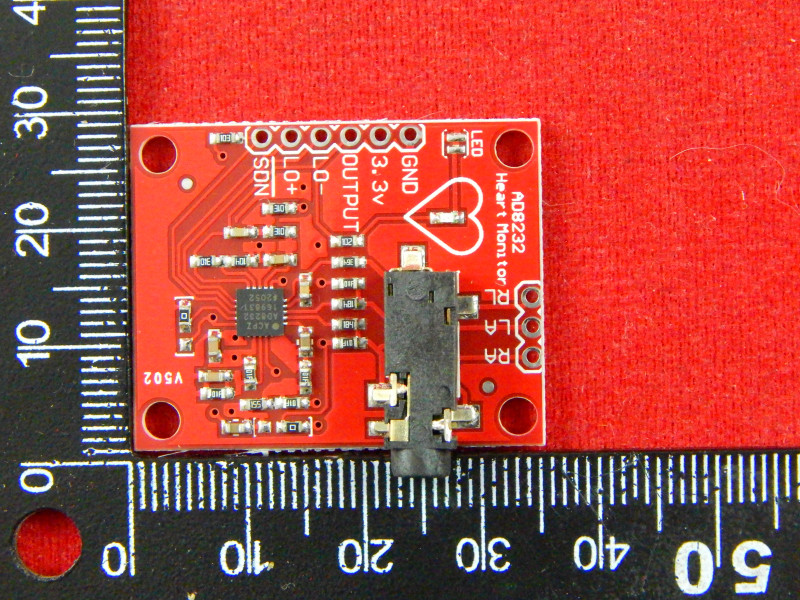

  • Габариты: 36x28x7 мм.

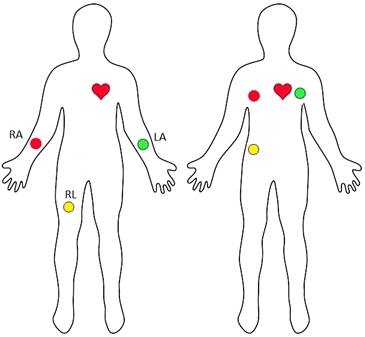

Для снятия ЭКГ электроды крепятся на теле согласно рисунку:

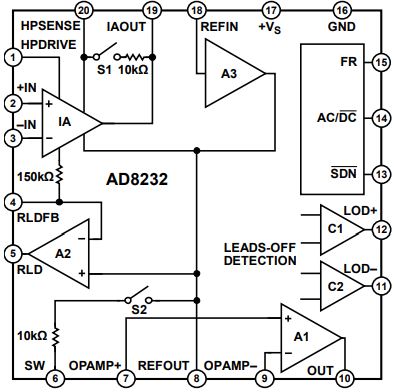

Функциональная схема:

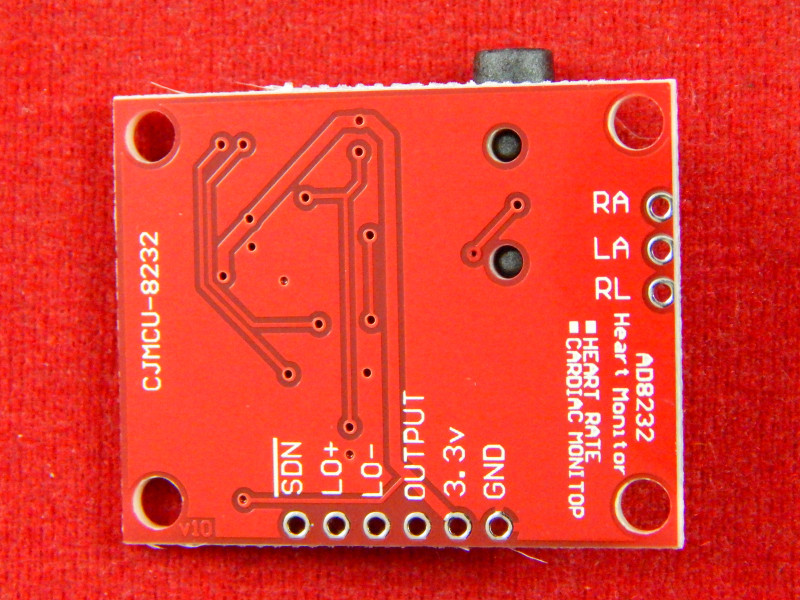

Подключение:

  • GND – общий контакт;
  • 3.3V – напряжение питания;
  • OUTPUT – выходной аналоговый сигнал;
  • LO- – отрицательный полюс датчика наличия контакта;
  • LO+ – положительный полюс датчика наличия контакта;
  • SDN – для кнопки включения/выключения.
