Датчик тока ACS712 (5A)

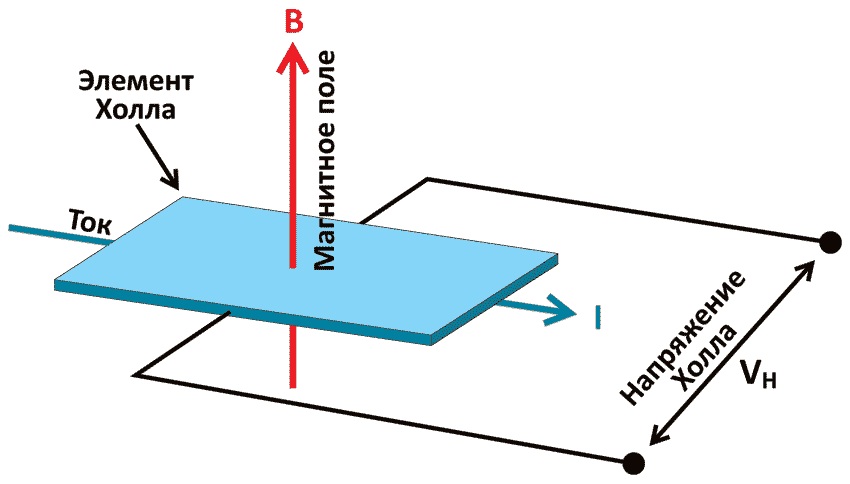

Датчик ACS712 5A питается от +5В и имеет аналоговый выход по напряжению. При токе равном нулю напряжение на выходе для ACS712 равно 2,5В (половина входного напряжения) и отклоняется к 5В или к 0В в зависимости от направления протекания тока. ACS712 обеспечивает экономное и прецизионное решение для измерения AC и DC тока в промышленных, автомобильных, коммерческих системах и системах связи. Корпус устройства обеспечивает удобную реализацию для пользователя.

Библиотека

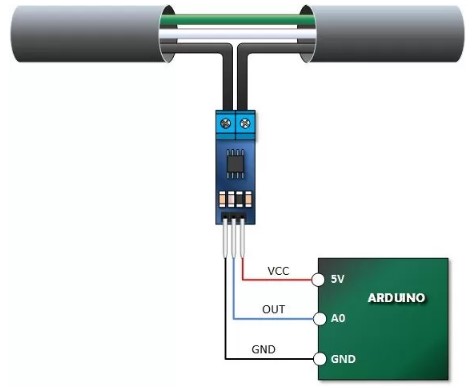

Для измерения тока датчик подключается в разрыв цепи между источником питания и нагрузкой.

Подключение датчика:

• VCC – питание (опорное напряжение 5В);
• GND – земля;
• OUT – сигнальный (подключается к аналоговому выводу контроллера Arduino).

Представлен скетч для измерения постоянного тока.

// пин подключения контакта OUT
#define PIN_OUT A0
// подключение библиотеки
#include <TroykaCurrent.h>

// создание объекта
ACS712 dataI(PIN_OUT);

void setup()
{
  // запуск последовательного порта
  Serial.begin(9600);
}

void loop()
{
  // вывод показаний в последовательный порт
  Serial.print("i = ");
  Serial.print(dataI.readCurrentDC());
  Serial.println(" A");
  delay(1000);
}

Представлен скетч для измерения переменного тока.

// пин подключения контакта OUT
#define PIN_OUT A0
// подключение библиотеки
#include <TroykaCurrent.h>

// создание объекта
ACS712 dataI(PIN_OUT);

void setup()
{
  // запуск последовательного порта
  Serial.begin(9600);
}

void loop()
{
  // вывод показаний в последовательный порт
  Serial.print("Current is ");
  Serial.print(dataI.readCurrentAC());
  Serial.println(" A");
  delay(1000);
}
