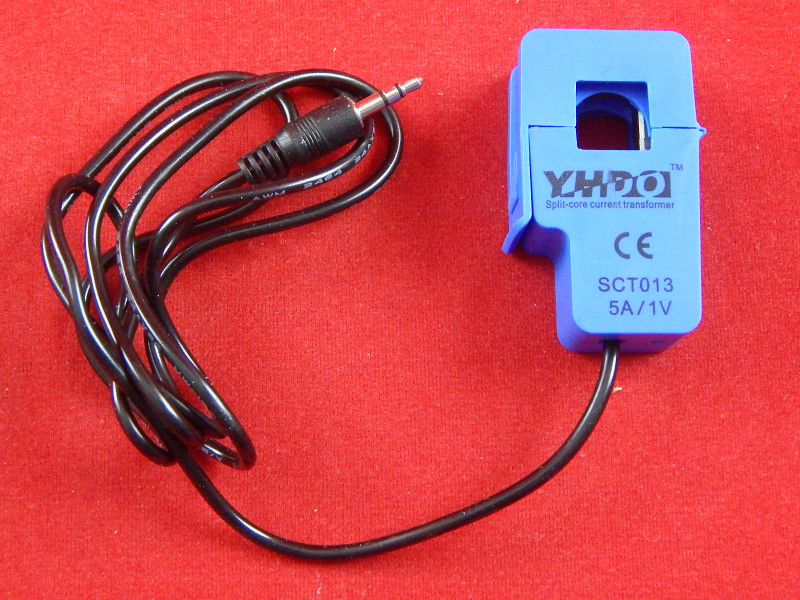

SCT-013-005 Датчик тока для измерения токов до 5А для Arduino проектов

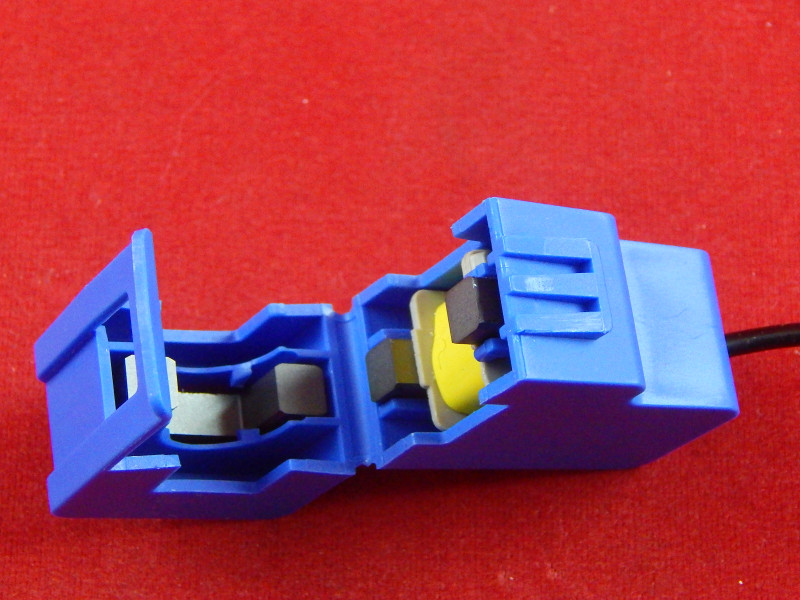

Неинвазивный датчик тока SCT-013-005 5А (Non-invasive AC Current Sensor) для измерения силы тока в диапазоне от 0 до 5А. Принципиальное отличие от большинства представленных на рынке датчиков - бесконтактное измерение (силовая часть электрически не связана с измерительной) - измерительная головка работает по принципу токового трансформатора. В качестве чувствительного элемента в датчике используются ферритовый сердечник с обмоткой, через который пропускается силовой провод диаметром не более 13мм. Уровень выходного сигнала датчика прямо пропорционален протекающему через силовой провод току.

Спецификация:

• Диапазон измерений: от 0 до 5 А;
• Выходной сигнал: 50mA/5А;
• Размер отверстия: 13х13 мм;
• Разъем: 3.5 мм (stereo jack);
• Рабочая температура: от -25°C до +70°C;

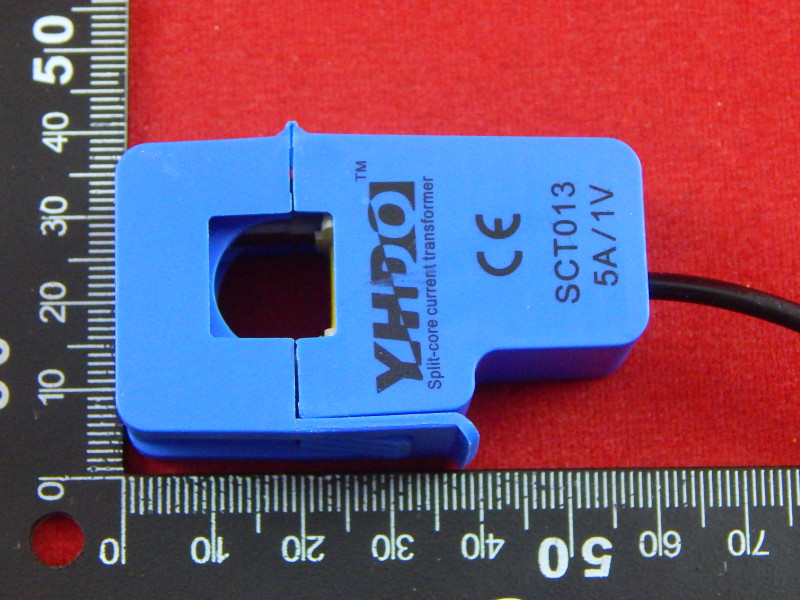

• Размеры: 32х22х57 мм.

Схема подключения SCT-013-005:
