INA226, I2C модуль измерения тока, напряжения и мощности, от 0 до 36В

Измерения напряжения и тока производятся поочередно: при подключении входов «VBUS» и «GND» к источнику питания происходит замер питающего напряжения; в момент, когда включены измерительные входы «IN+» и «IN-», подключенные к шунтирующему сопротивлению – измеряется текущий через нагрузку ток.

Мощность находится путем аппаратного вычисления произведения тока и напряжения, данные о которых берутся из соответствующих регистров микросхемы. После перемножения производится запись информации в регистр мощности.

Все измеренные параметры передаются по шине стандартного последовательного протокола I2C (также возможна поддержка последовательного SMBus – совместимого интерфейса). Адресация устройства задается коммутацией выводов A0 и A1 с питанием, общим проводом, и выводами шины последовательного интерфейса. На шине I2C устройство работает исключительно в режиме «Slave».

FAQ:

• GitHub.

Особенность:

• Высокая точность измерения;
• Малое собственное потребление;
• Простая интеграция с существующими системами.

Применение:

• Разработка устройств электропитания;
• Отслеживание состояния АКБ;
• Лабораторное оборудование.

Спецификация:

• Напряжение питания: от 2.7 до 5.5 В;
• Потребляемый ток: 330 мкА;
• Измеряемое напряжение: от 0 до 36 В;
• Измеряемый ток: от 0 до 3.2 А;
• Максимальное напряжение смещения: 10 мкВ;
• Погрешность измерительного усилителя: ≤ 0.1%;
• Интерфейсы: I2C;

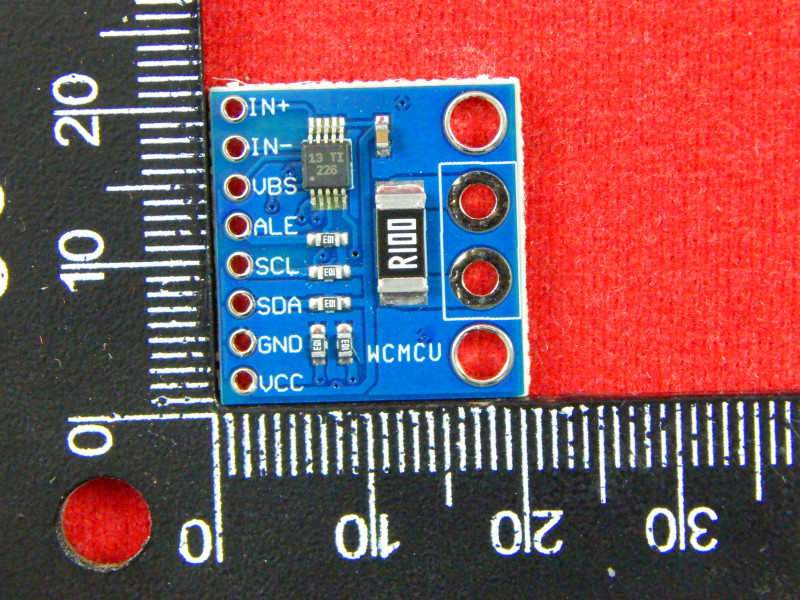

• Габариты: 15x15x3 мм.

Подключение:

Шунт подключается последовательно с нагрузкой. Допускается подключение как со стороны питания (High-Side Shunt), так и со стороны заземления (Low-Side Shunt).

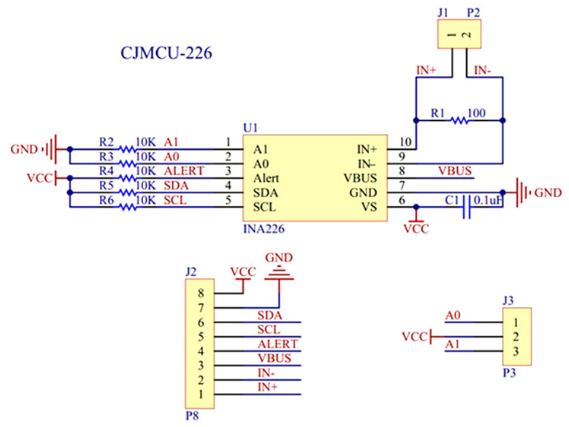

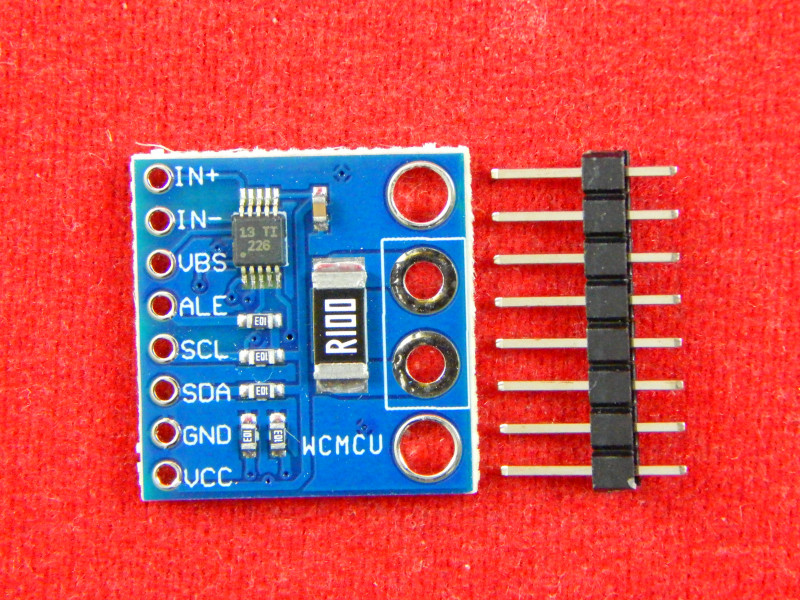

Назначение выводов:

• IN+, IN-: измерительные входы;
• VBUS: вход измеряемого напряжения;
• ALE: цифровой выход состояния аварийного регистра;
• SDA, SCL: выводы интерфейса I2C;
• GND: земля;
• VCC: питание;

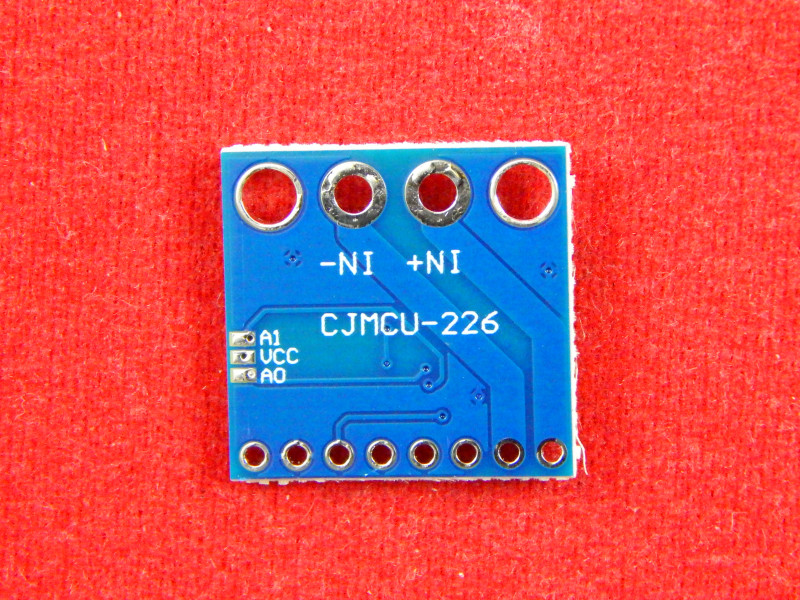

• A0, A1: контакты конфигурирования адреса модуля.
