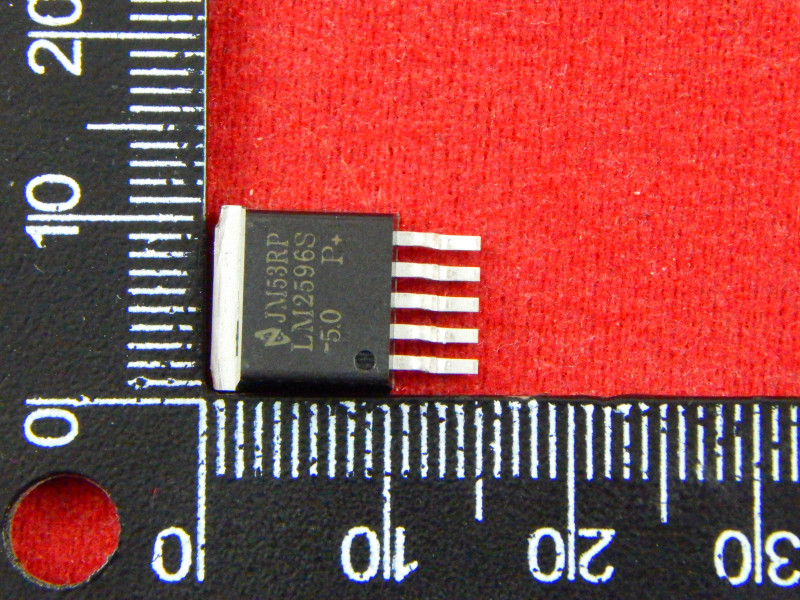

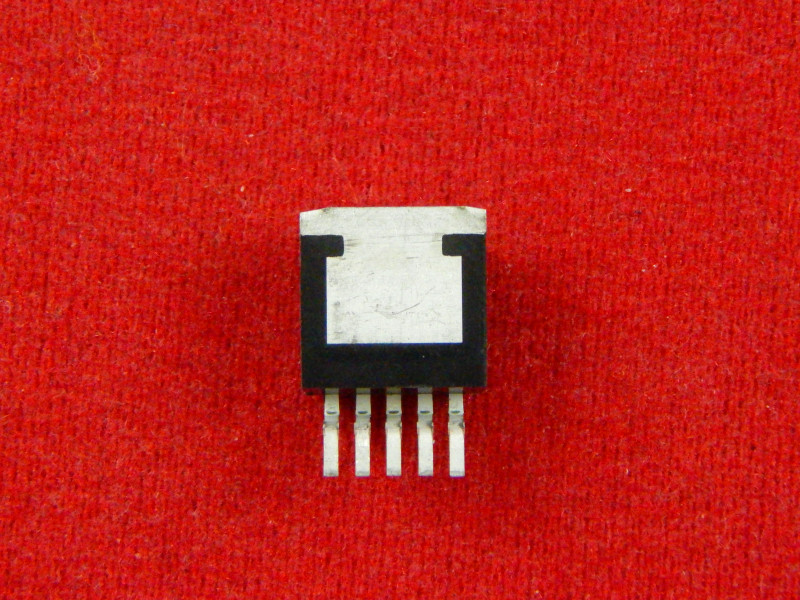

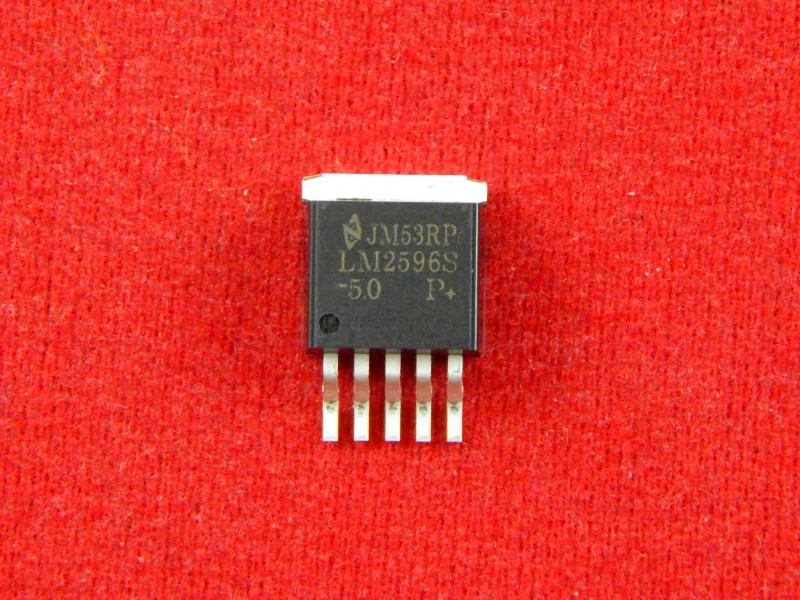

LM2596-5.0, понижающий преобразователь, 3 А, 150 кГц, TO-263

LM2596-5.0 — интегральный понижающий (Buck) переключающий регулятор серии SIMPLE SWITCHER® от Texas Instruments, рассчитанный на выходное напряжение 5 В. Может работать при входном напряжении от 4.5 В до ~40 В, обеспечивая до 3 А нагрузки. Представлен в корпусах TO-220 и TO-263, что делает его удобным как для монтажной платы, так и для сборки поверх монтажной площадки.

Особенности

• Фиксированный выход: 5 В (версия LM2596-5.0)
• Ток нагрузки до 3 А (при соответствующем охлаждении)
• Входное напряжение: от ~4.5 В до ~40 В
• Частота переключения 150 кГц — позволяет использовать компактные внешние индуктивности и конденсаторы :contentReference[oaicite:2]{index=2}
• Доступен в корпусах TO-220-5 и TO-263-5 (SMD/SMT) :contentReference[oaicite:3]{index=3}
• Минимум внешних компонентов — схема проста для реализации :contentReference[oaicite:4]{index=4}
• Встроена защита: термозащита, ограничение тока, выключение (ON/OFF) :contentReference[oaicite:5]{index=5}

Применение

• Источник питания для микроконтроллеров и цифровой электроники
• Блоки питания с входом 12 В или 24 В для выходов 5 В
• Импульсные источники питания (SMPS) с низкой сложностью схемы
• Сборка DIY-проектов, лабораторные модули, преобразователи питания

Характеристики

• Модель: LM2596-5.0
• Тип: понижающий (Buck) переключающий регулятор с фиксированным выходом 5 В
• Корпус: TO-263-5
• Выходной ток: до 3 А
• Входное напряжение: 4.5 В … ~40 В
• Частота переключения: 150 кГц
• Выходное напряжение: фиксировано 5 В (версия “-5.0”) с допуском ±4%
• Режимы управления: ON/OFF вход (выключение)
• Защиты: ограничение тока, термозащита, выключение (shutdown)
• Температурный диапазон: –40 °C … +125 °C тип

Преимущества

• Высокий выходной ток до 3 А с минимумом внешних компонентов
• Эффективность значительно выше линейных регуляторов при высоком входном напряжении
• Широкий входной диапазон — подходит для различных схем с питанием выше 5 В
• Компактный корпус TO-263 удобно для SMT/модульных решений
