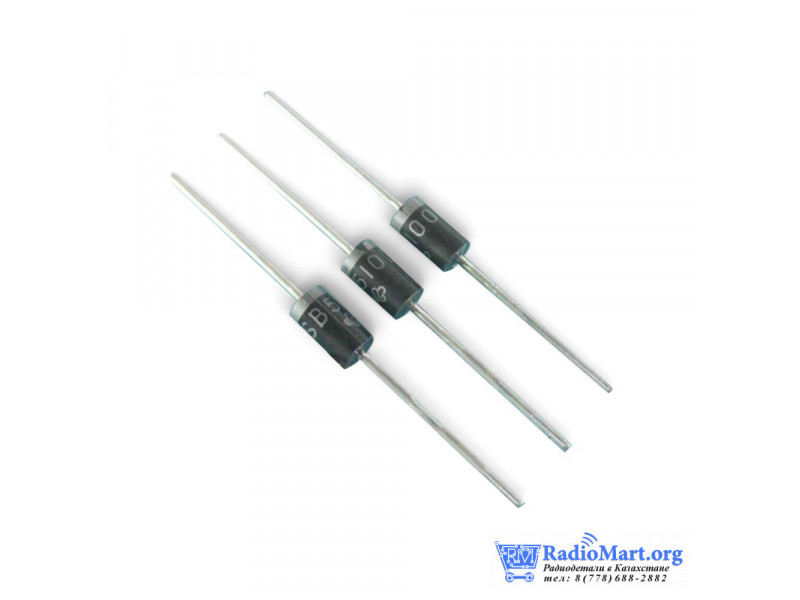

Диод Шоттки SB5100, 5A, 100V, DO-201AD

Диод SB5100 представляет собой мощный барьерный диод Шоттки, предназначенный для выпрямления высоких токов при сравнительно небольшом прямом падении напряжения.

Максимальное повторяющееся обратное напряжение составляет 100 В, а средний выпрямленный прямой ток — 5 А. Благодаря технологии Schottky диод обладает относительно низким прямым падением напряжения и высокой эффективностью, поэтому хорошо подходит для использования в импульсных источниках питания и DC/DC-преобразователях.

При токе 5 А прямое падение напряжения составляет до 0,85 В при 25 °C. Допускается высокий кратковременный импульсный ток: в зависимости от производителя конкретной версии SB5100 он составляет порядка 120–150 А.

Корпус DO-201AD предназначен для выводного монтажа. Полярность легко определяется по полосе на корпусе, обозначающей катод. Диод применяется в цепях питания, зарядных устройствах, преобразователях, цепях защиты от обратной полярности и в качестве free-wheeling диода для индуктивных нагрузок.

Характеристики

• Тип: диод Шоттки
• Модель: SB5100
• Конфигурация: одиночный диод
• Максимальное обратное напряжение VRRM: 100 В
• Максимальное постоянное обратное напряжение: 100 В
• Средний прямой ток: 5 А
• Максимальное RMS-напряжение: 70 В
• Прямое падение напряжения: до 0,85 В при 5 А
• Импульсный прямой ток: до 120–150 А, в зависимости от производителя
• Обратный ток: до 500 мкА при 100 В и 25 °C для типовой версии
• Ёмкость перехода: около 250 пФ для версии SMC
• Рабочая температура перехода: до +150 °C
• Корпус: DO-201AD
• Тип монтажа: THT / выводной
• Полярность: полоса на корпусе обозначает катод
