Коаксиальный аттенюатор XINQY XQY-NJKP-06-100W, 30 дБ, 6 ГГц, N/N

Назначение

XINQY XQY-NJKP-06-100W — фиксированный радиочастотный коаксиальный аттенюатор для уменьшения уровня сигнала в согласованной 50-омной линии. Выбран вариант с ослаблением 30 дБ.

Характеристики

• Диапазон частот: DC–6 ГГц.
• Ослабление: 30 дБ.
• Волновое сопротивление: 50 Ом.
• Разъёмы: N-штекер / N-розетка.
• Средняя входная мощность: до 100 Вт при 25 °C, по таблице поставщика.
• КСВН: не более 1,25:1, по таблице серии.

Конструкция

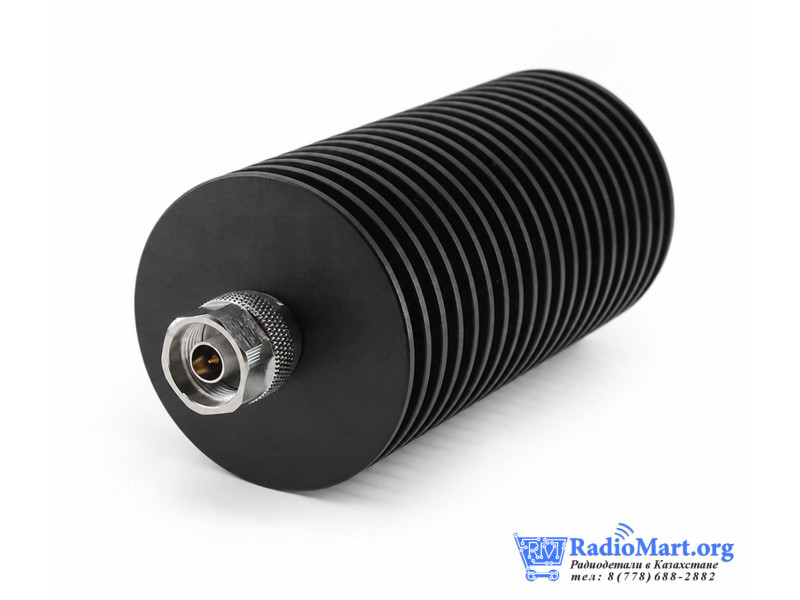

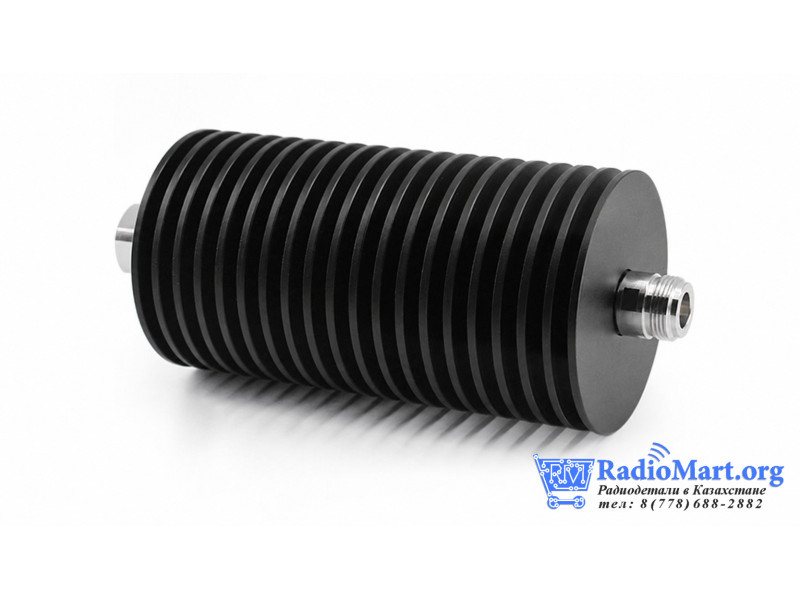

Ребристый алюминиевый корпус с чёрным покрытием рассеивает выделяемое тепло. Изолятор разъёмов — PTFE. Модель и диапазон 6 ГГц подтверждены каталогом производителя и материалами выбранного поставщика; ранее указанное значение 8 ГГц для этого варианта не подтверждается.

Применение и ограничения

Перед подключением проверьте согласование, уровень сигнала и допустимую мощность подключённого оборудования. Номинал 100 Вт относится к указанной температуре, а не к любым условиям эксплуатации. Обеспечьте теплоотвод и вентиляцию; не касайтесь нагретого корпуса. Для работы вне подтверждённых условий требуется паспорт конкретного исполнения.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
