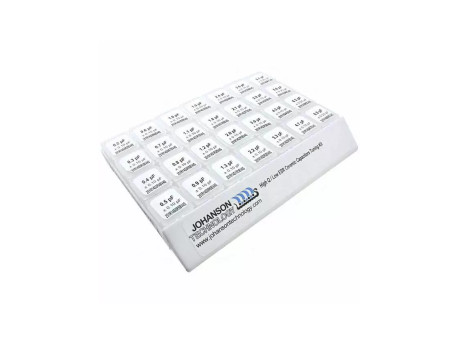

Набор ВЧ SMD-конденсаторов Johanson S603TS, 0603, 0,2–6,8 пФ

Описание

S603TS — набор ВЧ многослойных керамических конденсаторов Johanson Technology серии S для макетирования и настройки радиочастотных цепей. Конденсаторы имеют фиксированную ёмкость; нужный номинал выбирают при настройке схемы.

Характеристики модели

• Модель набора: S603TS.
• Серия конденсаторов: S-Series; семейство R14S, современное обозначение QSCP.
• Типоразмер: EIA 0603, метрический 1608.
• Монтаж: поверхностный, SMD.
• Диапазон ёмкостей набора: 0,2–6,8 пФ.
• Диэлектрик: NP0/C0G.
• Номинальное напряжение: 250 В постоянного тока.
• Допуски: ±0,1 пФ или ±0,25 пФ, в зависимости от номинала и состава партии.
• Рабочая температура серии: от −55 до +125 °C.

Комплектность

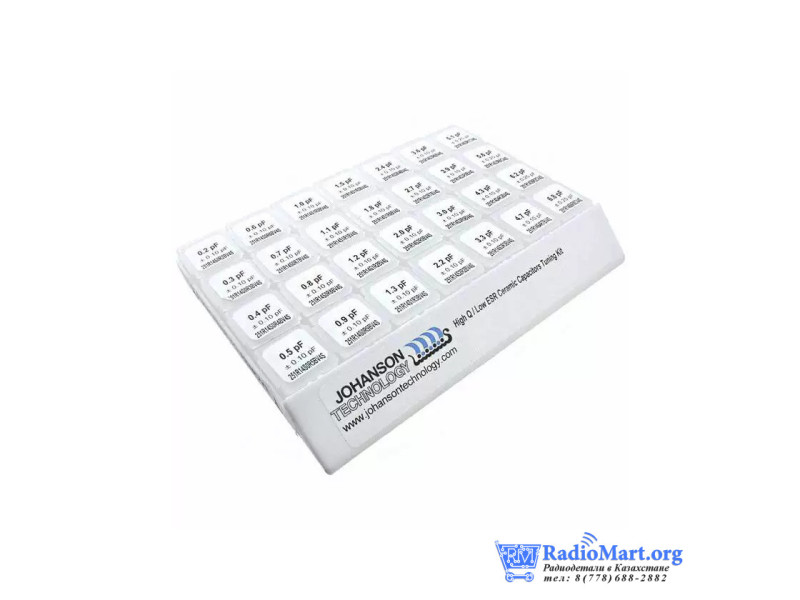

Набор S603TS в коробке-органайзере: 28 номиналов по 50 конденсаторов каждого, всего 1400 компонентов. Такой состав указан в карточке закупленного товара и в документации производителя.

Номиналы, пФ: 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,5; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8.

Производитель допускает ограниченные замены номиналов и допусков. Для 3,9; 4,3 и 4,7 пФ допуски в опубликованном PDF и на текущей странице производителя различаются. Если эти значения критичны, допуск нужно проверить по маркировке конкретного набора.

Состав наборов на сайте Johanson Technology. Официальный PDF с составом наборов.

Применение

Подбор фиксированной ёмкости при макетировании ВЧ фильтров, согласующих цепей и резонансных контуров. Это набор постоянных конденсаторов разных номиналов, а не подстроечные конденсаторы с механической регулировкой.
