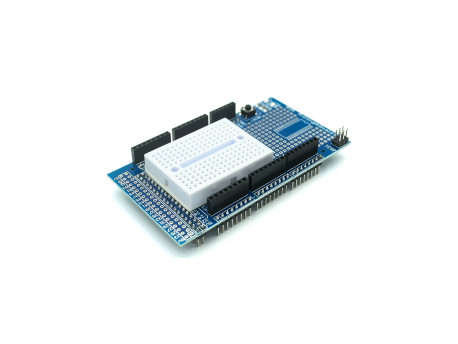

Плата MEGA ProtoShield V3.0 с мини-макетной платой

Описание

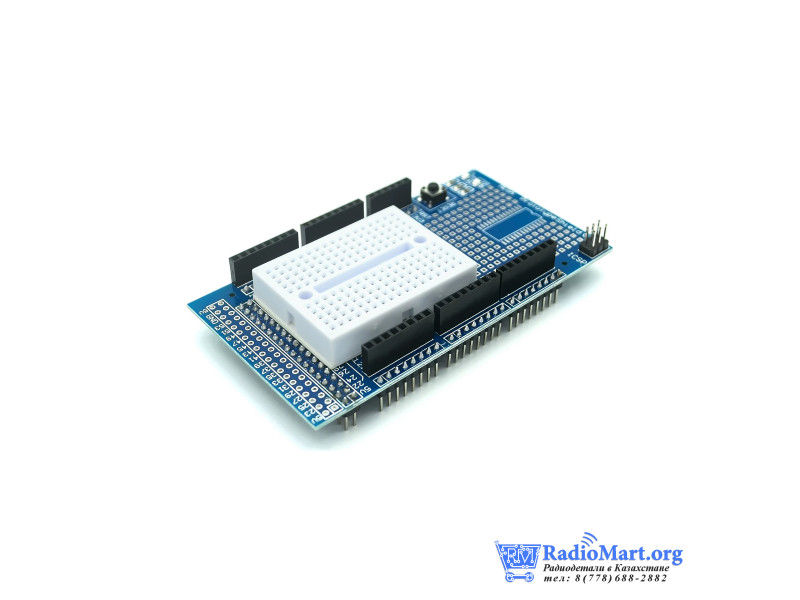

MEGA ProtoShield V3.0 — плата прототипирования для установки на совместимую плату формата MEGA. Позволяет собирать экспериментальные схемы на монтажном поле и подключать их к контактам основной платы.

В комплект входит мини-макетная плата для сборки схем без пайки. На самом шилде есть поле с отверстиями и дополнительные контактные площадки для монтажа компонентов пайкой.

Разъёмы уже установлены: сверху расположены гнездовые колодки, снизу — штыревые контакты. На плате обозначены группы цифровых и аналоговых выводов, контакты питания и коммуникационные выводы. Также предусмотрены кнопка RESET и разъём ICSP 2 × 3 контакта.

Характеристики

• Модель: MEGA ProtoShield V3.0.
• Маркировка PCB: MEGA PrototypeShield V3.
• Назначение: прототипирование электронных схем.
• Форм-фактор подключения: MEGA.
• Монтажное поле для пайки: есть.
• Мини-макетная плата без пайки: в комплекте.
• Гнездовые и штыревые разъёмы: установлены.
• Кнопка RESET: есть.
• Разъём ICSP: 2 × 3 контакта.
• Размер PCB по данным поставщика: 103,3 × 56 мм.

Комплектация

• Плата MEGA ProtoShield V3.0 с установленными разъёмами.
• Мини-макетная плата для сборки без пайки.

Совместимость

Перед установкой сравните расположение разъёмов и назначение контактов с вашей платой MEGA. Напряжения и нагрузка подключаемой схемы должны соответствовать возможностям основной платы.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
