микросхема ADV7180WBCPZ(ADV7180WBCPZ  QFN40)

Простой интерфейс цифрового выхода без проблем соединяется с широким спектром кодеров: MPEG кодеков, мобильных видеопроцессоров и Analog Devices Inc., цифровых видеокодеров таких как ADV7391 и т.п.. нешние сигналы HS, VS и FIELD предоставляют опорные сигналы синхронизации для контроллеров LCD и других видео ASIC, если это необходимо. Точное 10-разрядное аналого-цифровое преобразование обеспечивает профессиональное качество видео для потребительских приложений с истинным 8-разрядным разрешением данных. Три аналоговых канала видеовхода принимают стандартные композитные, S-video или компонентные видеосигналы, поддерживая широкий спектр пользовательских источников видеосигнала.

Спецификация:

• Цифровое разрешение: 10 Bits;
• Входной бит: 6 Bits;
• Напряжение источника питания: 1.8 VDC;
• Минимальное напряжение питания : 1.71V;
• Максимальное напряжение питания : 1.89V;
• Тип корпуса : LFCSP;
• Количество контактов : 40Pins;
• Частота дискретизации АЦП : 86MSPS;
• Ассортимент продукции : Серия ADV7180;
• Автомобильный квалификационный стандарт : AEC-Q100 MSL;
• MSL 3 - 168 часов;
• Рабочая температура: от -40°С до +125°С.

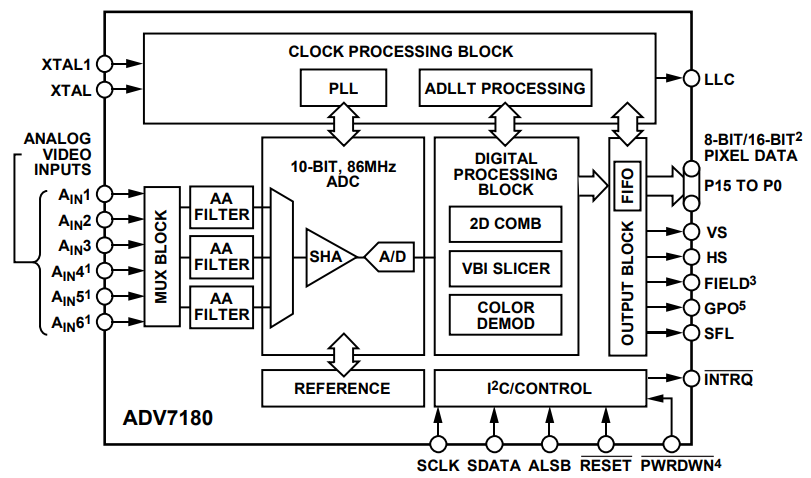

Функциональная блок-схема:
