Микросхема K561ИР6А, 8-разрядный регистр сдвига

15134

Регистр это устройство, выполненное на триггерах для выполнения ряда действий с двоичными числами. Регистр сдвига состоит из нескольких последовательно соединённых триггеров, число которых определяет разрядность регистра. Регистры широко используются в вычислительной технике для преобразования кодов. Параллельного в последовательный и наоборот.

Подробнее



Цена по прайсу: 506 тг

460 тг


Караганда:

Алматы:

Астана:


Характеристики

Тип корпусаDIP-24

Подробнее

Микросхема К561ИР6А — 8-разрядный, двунаправленный шинный регистр со входами и выходами как параллельными, так и последовательными. Регистр имеет: последовательный вход данных S1, тактовый вход С, вход ЕА разрешения линиям А, входы переключения асинхронного и синхронного режимов А/S, а также параллельного и последовательного — Р/S. Имеется также вход управления А/В, на который подается сигнал, разрешающий прием данных от 8-разрядных шин А или В. Каждый из восьми разрядов регистра имеет два двунаправленных входа-выхода данных (всего 16), В зависимости от сигнала на входе А/В выбираются для работы с данными 8 линий А или 8 линий В.

Спецификация:

  • Номинальное напряжение питания,В: от 3 до 15;
  • Выходное напряжение,В: от 0.4 до 2.7;
  • Мощность потребления,мкВт: 0.4;
  • Диапазон рабочих температур,°C: от -10 до 70;
  • Корпус: DIP24.

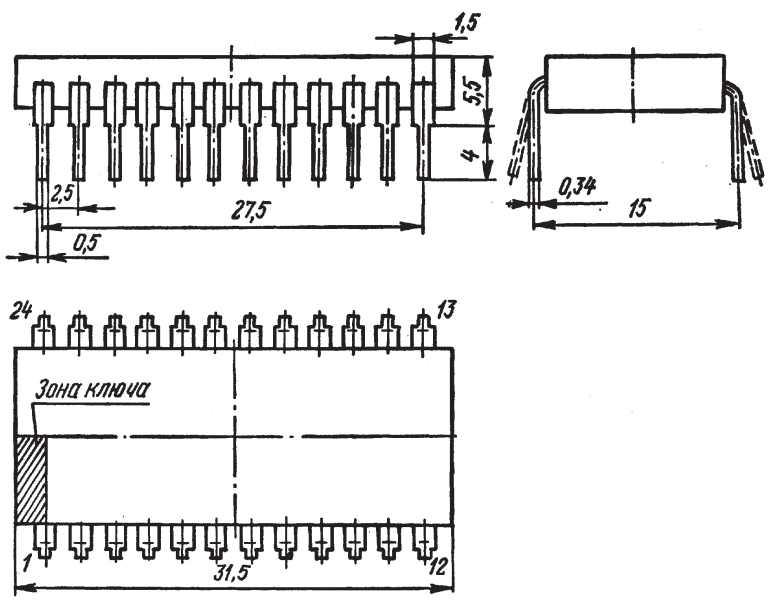

Габариты:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

K561ИР6А

Техническая документация

Файлы для загрузки (36.2k)
