Микросхема MAX322

MAX322 являются прецизионным, двухканальным, аналоговым ключом с одним коммутируемым каналом на управляющий сигнал, предназначенные для питания от биполярного источника с напряжениями от ±3 В до ±8 В. Так же имеет один нормально – замкнутый, и один нормально – разомкнутый ключи. Низкое энергопотребление (1.25 мВт) делает данный ключ идеальным для применения в оборудовании с автономным питанием.

Области применения:

• Системы с автономным питанием
• Аудио/видео коммутаторы
• Тестовое оборудование
• ЦАП и АЦП
• Цепи выборки и фиксации
• Системы наведения и контроля
• Военное радиооборудование
• Коммуникационные системы
• Телефонные коммутаторы, АТС

Спецификация:

• Низкое сопротивление открытого канала (35 Ом макс., 16 Ом тип.)
• Гарантированный разброс сопротивлений открытых каналов RON в ИС: <2 Ом
• Гарантированная неравномерность RON в специфицированном диапазоне аналоговых сигналов: <4 Ом
• Гарантированная инжекция заряда: <5 пКл
• Биполярное питание (от ±3 В до ±8 В)
• Низкое энергопотребление, <1.25 мВт
• Низкая утечка тока в рабочем диапазоне температур, <2/5 нА при +85°С
• Малое время коммутации, tON < 150 нс tOFF < 100 нс.

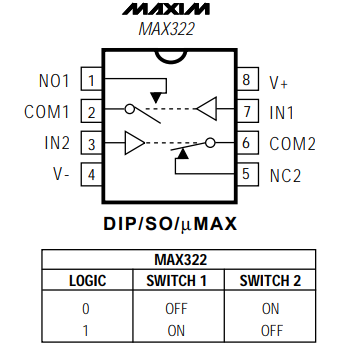

Pin/Функциональная схема:
