Микросхема 2ED020I12-FI драйвер полумостового затвора 1200V

Эта микросхема имеет надежные функционалы защиты привода затвора, такие как быстрая защита от короткого замыкания (DESAT), активный зажим Миллера, защита от сквозного проникновения, неисправности, отключение и защита от перегрузки по току. Эта особенности делает микросхему хорошо подходящей как для кремниевых, так и для широкополосных силовых устройств

Особенность:

• Микросхема на 1200В;
• Функция защиты;
• Блокировка пониженного напряжения для обоих каналов;
• 3.3 В и 5 В TTL-совместимые входы.

Спецификация:

• Рабочее напряжение: 1200V;
• Вход Vcc (MIN): 14V;
• Вход Vcc (MAX): 18V;
• Выходной ток (MIN): от 2A до 2,5A;
• Выходной ток (источник) min: от 1A до 1A;
• Задержка распространения (MAX): от 85ns до 115ns;
• Задержка распространения при включении (MAX): от 85ns до 105ns;
• UVLO вход (ON): 12V;
• UVLO вход (OFF): 11V;
• UVLO выход (ON): 12,2V;
• UVLO выход (OFF): 11,2V;
• Рабочая температура: от -40°C до +125°C.

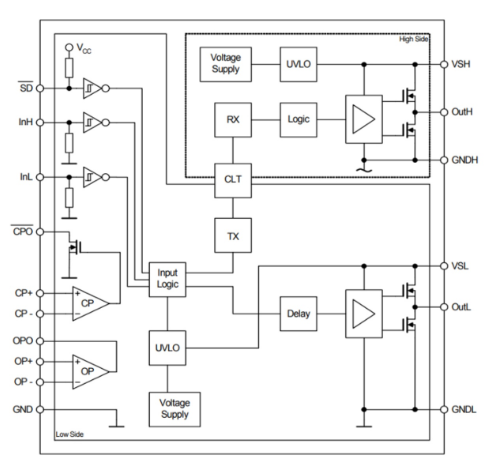

Блок схема:
