К553УД1А , Операционный усилитель средней точности

К553УД1А - это операционный усилитель средней точности с внешней цепью частотной коррекции. Является операционным усилителем общего применения и изготавливается для применения как в специальной аппаратуре. так и в аппаратуре широкого применения. Содержит 30 интегральных элементов. Так же с целью увеличения частоты единичного усиления в схеме входного каскада ОУ К553УД1А применены двухколлекторные транзисторы.

Спецификация:

• Напряжение питания (номинальное): ±15V;
• Напряжение питания (допустимое): ±13,5...±16,5V;
• Ток потребления, не более: ±6.0мА;
• Максимальное выходное напряжение (U_пит=±15V): ±10V;
• Максимальное синфазное входное напряжение: 10V;
• Максимальное дифференциальное входное напряжение: 10V;
• Напряжение смещения угла: ±7,5мВ;
• Входной ток, не более: ± 1,5мкА;
• Минимальное сопротивление нагрузки: 2КОм;
• Частота единичного усиления: 1МГц;
• Коэффициент ослабления синфазных помех: >65дБ;
• Корпус: DIP-14.

Габариты:

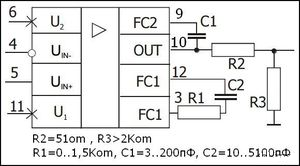

Схема включения:
