Микросхема КР559ИП6 магистральный приемопередатчик

Микросхема КР559ИП6 представляет собой магистральный приемопередатчик. Предназначен для организации каналов передачи данных в цифровых вычислительных комплексах. Содержит 175 интегральных элементов. Корпус типа 238.16-2, масса не более 1.2г.

Спецификация:

• Выходное напряжение низкого уровня не более: 0.47V;
• Выходное напряжение высокого уровня не менее: 2.6V;
• Выходной ток низкого уровня: 1.3-3.2мА;
• Выходной ток высокого уровня: 20мкА;
• Ток потребления: 70мА;
• Время задержки распространения при включении: 50нс;
• Время задержки распространения при выключении: 50нс.

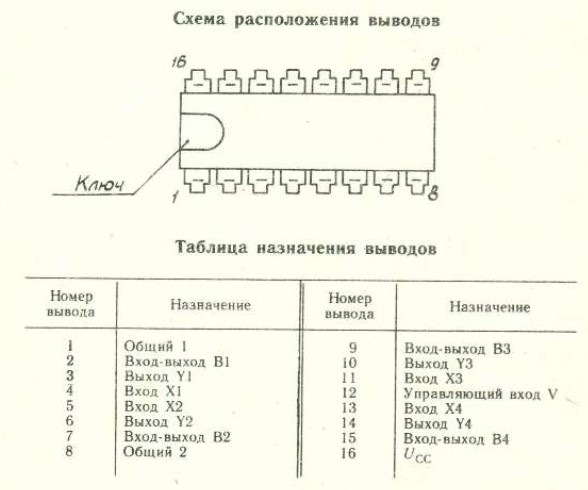

Схема расположения выводов/Таблица назначения выводов:
