Микросхема FTDI FT232RQ преобразователь интерфейса USB-COM

Микросхема FTDI FT232RQ является высокоинтегрированным переходником USB - COM позволяющая используя минимум внешних компонентов (разъем и пассивные компоненты) организовать последовательный обмен данными между внешним устройством на микроконтроллере и компьютером через шину USB. По сравнению с предыдущими версиями микросхемы у FT232RQ на кристалл интегрированы тактовый генератор, энергонезависимая память EEPROM, часть внешних пассивных компонентов. Микросхема может работать в режиме последовательного обмена и в режиме bit-bang.

Спецификация и особенности:

• Одночиповый переходник из USB в асинхронный последовательный интерфейс передачи данных (UART);
• Протокол USB полностью реализован в микросхеме;
• Интерфейс UART поддерживает режимы передачи 7 и 8 бит данных, 1 и 2 стоповых бита, различные режимы контроля четности;
• Поддержка управления потоком данных программного X-On / X-Off и аппаратного;
• Скорости передачи от 300 бод до 3 мегабод для RS422 / RS485 / TTL и от 300 бод до 1 мегабод для RS-232;
• Бесплатные VCP (виртуальный COM-порт) и D2XX (DLL) драйвера для разработчиков;
• Новая возможность - встроенный уникальный идентификационный номер (FTDIChip-ID™) - может быть использован для создания ключа защиты;
• Новые настраиваемые выводы CBUS;
• Возможность вывода состояния приема/передачи на внешние светодиоды;
• Возможность подачи тактового сигнала на внешние микросхемы, контроллеры, ПЛИС, частоты 6, 12, 24 и 48 МГц;
• Буферы FIFO на прием и передачу для высокоскоростной передачи данных;
• Настраиваемый timeout для приемного буфера;
• Улучшенный режим bit bang - выводы CBUS могут служить для формирования стробов чтения и записи;
• Встроенная энергонезависимая память EEPROM объемом 1024 байт;
• Микросхема поставляется с уникальным идентификационным номером, который программируется на фабрике в процессе изготовления кристаллов и доступен для чтения по шине USB;
• Поддержка режимов питания от шины, от шины с большим потреблением и от внешнего источника;
• Встроенный стабилизатор на 3.3 В с нагрузочной способностью до 50 мА;
• Встроенный преобразователь для напряжений внешних сигналов на выводах UART и CBUS от 1.8 до 5 вольт;
• Настоящая поддержка уровней 5В / 3.3В / 2.8В / 1.8В CMOS на выходе и TTL на входе выводов;
• Высокая нагрузочная способность выходов;
• Встроенная цепь сброса по питанию;
• Встроенный генератор - не нужно внешних;
• Встроенный фильтр питания - не нужен внешний RC фильтр;
• Возможность инверсии сигнала UART;
• Работа микросхемы при напряжении питания от 3.3 до 5.25 вольт;
• Низкое потребление, режим энергосбережения;
• Совместимость с хост контроллерами UHCI / OHCI / EHCI;
• Совместимость с USB 2.0 Full Speed;
• Сасширенный рабочий температурный диапазон: от -40°С до +85°С (промышленный);
• Исполнение RoHS-совместимое в корпусе QFN-32.

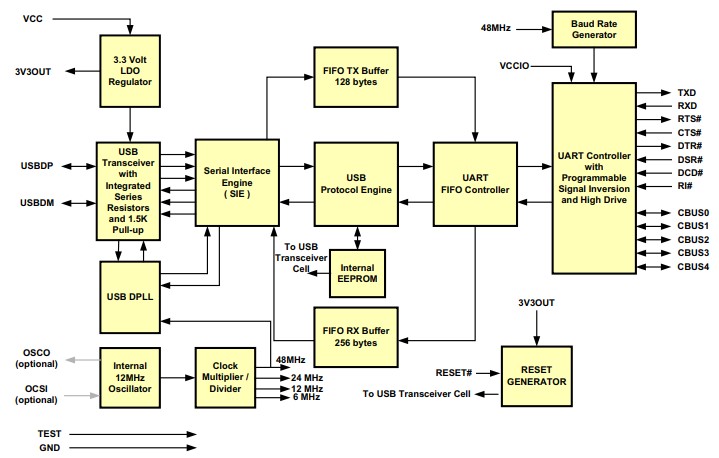

Блок схема:
