LM148J операционный усилитель

LM148J состоит из четырех независимых операционных усилителей малой мощности с высоким коэффициентом усиления и внутренней компенсацией, которые были разработаны для обеспечения функциональных характеристик. Кроме того, общий ток питания всех четырех усилителей сопоставим с током питания одного операционного усилителя типа 741. Другие особенности включают в себя входные токи смещения и входной ток смещения, которые намного меньше, чем у стандартного 741. Кроме того, отличная изоляция между усилителями была достигнута за счет независимого смещения каждого усилителя и использования методов компоновки, которые минимизируют тепловую связь. LM148 может использоваться везде, где используются несколько усилителей типа 741 или 1558, а также в приложениях, где требуется согласование усилителей или высокая плотность упаковки.

Спецификация:

• Наименование: LM148J;
• Количество каналов: 4;
• Напряжение питания (MAX): 36V;
• GBP - произведение коэффициента усиления на ширину полосы пропускания: 1 MHz;
• Скорость нарастания выходного напряжения: 0.5 V/us;
• Входное напряжение смещения нуля: 5 mV;
• Напряжение питания (MIN): 8 V;
• Входной ток смещения: 100 nA;
• Рабочий ток источника питания: 600 uA;
• Коэффициент подавления синфазного сигнала: от 70 dB до 90dB;
• Интенсивность шума входного напряжения: 60 nV/sqrt Hz;
• Напряжение сдвоенного питания: от ±5V до 15V;
• Плотность тока шума на входе: 0.5 pA/sqrt Hz;
• Максимальное напряжение сдвоенного питания: ±18V;
• Минимальное напряжение сдвоенного питания: ±4V;
• Рабочее напряжение питания: 36V;
• Усиление по напряжению: 104.08 dB;
• Синфазное напряжение: от -3V до +3V;
• Рабочая температура: от -55°C до +125°C;
• Корпус: DIP-14.

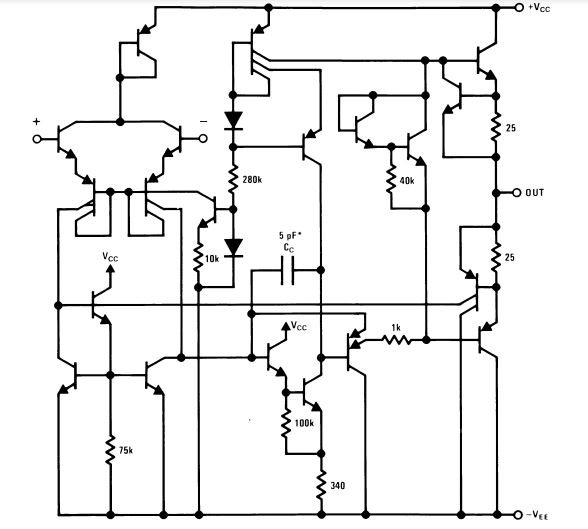

Структурная схема:
