DS26LS31 высокоскоростной драйвер дифференциальной линии, DIP-16

Это четырехканальный дифференциальный линейный драйвер, предназначенный для передачи цифровых данных по симметричным линиям. DS26LS31 соответствует всем требованиям стандарта EIA RS-422. Он предназначен для обеспечения униполярного дифференциального привода для линий передачи по витой паре или параллельным проводам. Схема обеспечивает функцию включения и выключения, общую для всех четырех драйверов. DS26LS31 имеет выходы TRI-STATE® и дополнительные выходы с логическим И. Все входы совместимы с LS и являются одной единичной нагрузкой.

Спецификация:

• Наименование: DS26L31;
• Функция: Драйвер;
• Диапазон данных: 10 Мб/с;
• Количество драйверов: 4-х канальный драйвер;
• Количество приемников: 0;
• Напряжение питания (MAX): 5.25V;
• Напряжение питания (MIN): 4.75V;
• Рабочее напряжение питания: 5V;
• Рабочий ток источника питания: 60 mA;
• Рабочая температура: от 0°C до +70°C;
• Корпус: DIP-16.

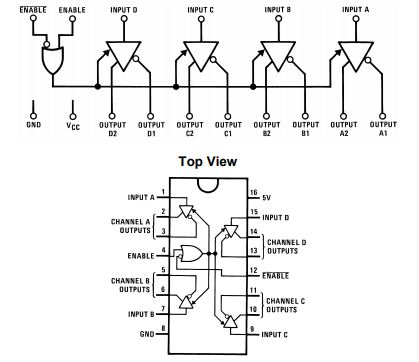

Логическая схема/Диаграмма подключения:
