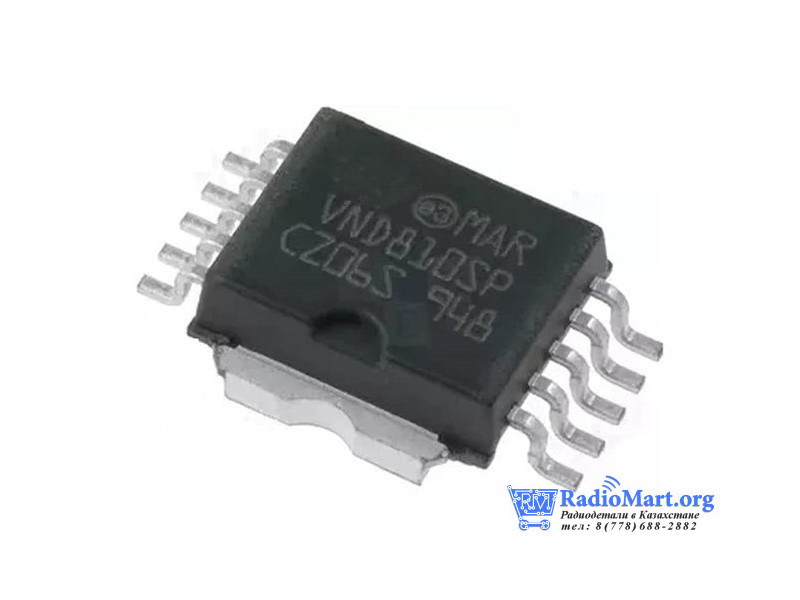

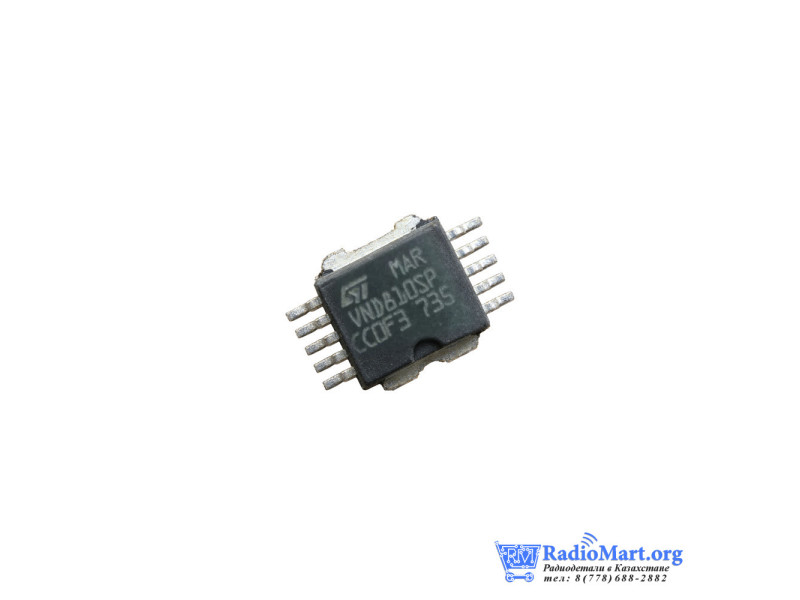

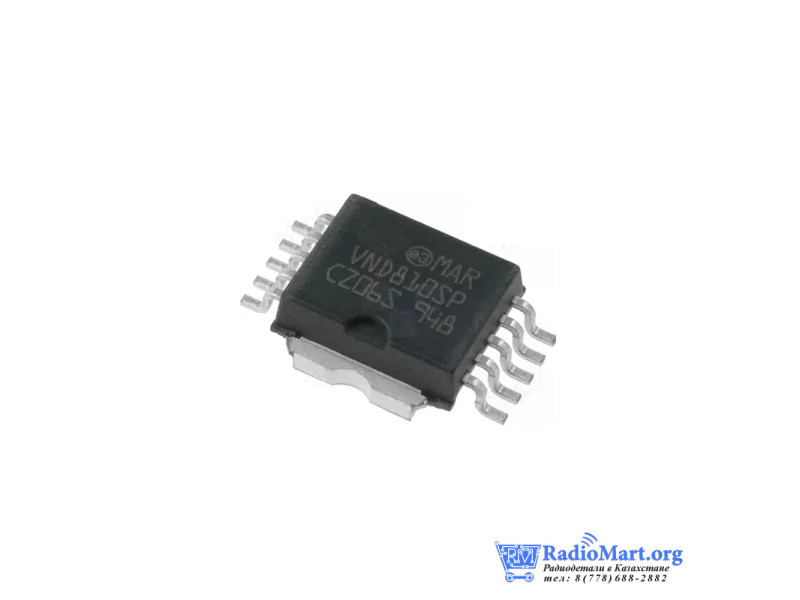

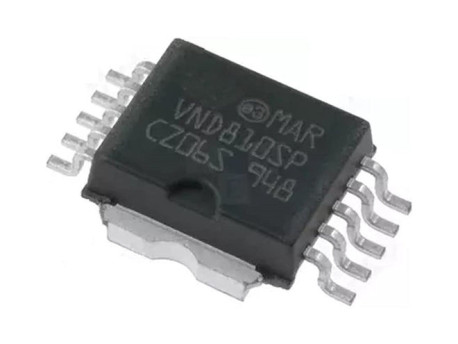

VND810SP, двухканальный силовой ключ STMicroelectronics, PowerSO-10

Описание

VND810SP — двухканальный интегральный драйвер верхнего плеча STMicroelectronics серии VIPower. Управляет нагрузками, один вывод которых подключён к общему проводу. Каждый канал имеет логический вход и диагностический выход STATUS.

Характеристики

• Модель: VND810SP.
• Производитель модели: STMicroelectronics.
• Количество каналов: 2.
• Тип: силовой ключ верхнего плеча, high-side.
• Корпус: PowerSO-10, поверхностный монтаж.
• Рабочее напряжение питания: 5,5–36 В.
• Паспортный выходной ток: 3,5 А на канал; допустимая нагрузка зависит от теплоотвода и режима работы.
• Сопротивление открытого ключа: не более 160 мОм при токе 1 А и температуре кристалла +25 °C, в условиях datasheet.
• Управление: CMOS-совместимые логические входы.
• Функции: ограничение тока, тепловое отключение, отключение при пониженном питании, обнаружение обрыва нагрузки во включённом и выключенном состояниях.

Применение

Перед заменой проверьте маркировку, распиновку и схему устройства. Упоминание конкретного автомобиля у поставщика не подтверждает совместимость со всеми его электронными блоками.

Теплоотвод, защитные цепи и обработку диагностических сигналов рассчитывайте по документации ST. Порог ограничения тока не является допустимым длительным током нагрузки.

Официальный datasheet STMicroelectronics, VND810SP.
