IR2132J 3-х мостовой драйвер, 600В, PLCC-44

Артикул 16520

IR2132J является высоковольтным, высокоскоростным драйвером MOSFET и IGBT с тремя независимыми каналами выхода с высокой и низкой боковой привязкой. Запатентованная технология HVIC обеспечивает прочную монолитную конструкцию. Логические входы совместимы с выходами CMOS или LSTTL, вплоть до 2.5 В логики. IR2132J с корпусом PLCC-44 без 12 выводов.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Драйвер
Тип корпуса	PLCC-44
Тип подключения	SMD
Число фаз	3
Рабочее напряжение, В	от 10 до 20 В
Статическое высокое боковое смещение напряжения, В	до 600 В
Рассеиваемая мощность, Вт	2 Вт
Рабочая температура, °C	от -55°C до +150°C
Габариты	18x18x5 мм

Подробнее

Оперативный усилитель с привязкой к земле обеспечивает аналоговую обратную связь мостового тока через внешний сенсорный резистор тока. Текущая функция отключения, которая завершает все шесть выходов, также получена из этого резистора. Сигнал НЕИСПРАВНОСТИ указывает на то, что произошло отключение при перегрузке по току или под напряжением. Выходные драйверы имеют высоко-импульсный буфер тока, рассчитанный на минимальную поперечную проводимость драйвера. Задержка распространения согласуется с целью упрощения использования на высоких частотах. Плавающий канал может быть использован для N-канального привода MOSFET или IGBT в конфигурации до 600 вольт.

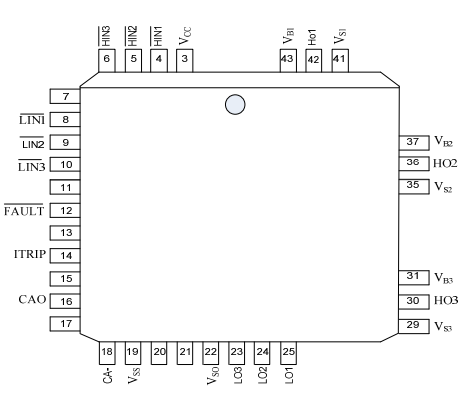

Схема подключения:
