ULN2068B Счетверенный переключатель на транзисторах Дарлингтона, 50В, 1.5А, DIP-16

Артикул 16833

Интегральная микросхема - это совокупность электрически связанных компонентов: транзисторов, диодов, резисторов и так далее, изготовленных в едином технологическом цикле на единой полупроводниковой основе - подложке.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Драйвер
Тип корпуса	DIP-16
Тип подключения	Контакты для пайки
Время включения/выключения (Typ), мкс	1/1.5 мкс
Входное напряжение, В	15 В
Выходное напряжение, В	50 В
Сила тока на входе, А	25 мА
Сила тока на выходе, А	1.75 А
Рассеиваемая мощность, Вт	4.3 Вт
Рабочая температура, °C	от -20°C до +85°C
Габариты	20х9х8 мм

Подробнее

Драйверы питания транзисторов Дарлингтона представляют собой высоковольтные сильноточные переключающие матрицы, содержащие несколько пар Дарлингтона с открытым коллектором и встроенные подавляющие диоды для индуктивных нагрузок. Максимальный ток каждого выхода составляет 500 мА или выше. Входы закреплены напротив выходов в корпусе IC, чтобы упростить компоновку прикладной платы. Интерфейс имеет стандартный логический уровень для TTL или CMOS.

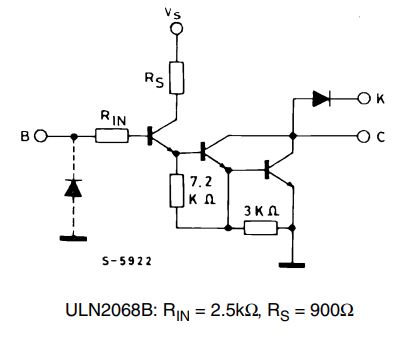

Схема подключения:
