TEA1523P, ШИМ-контроллер со встроенным ключом, 650В/0.5А, 200кГц, 15Вт

Артикул 16948

Микросхема — электронная схема произвольной сложности, изготовленная на полупроводниковой подложке и помещённая в неразборный корпус или без такового в случае вхождения в состав микросборки.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	ШИМ-контроллер
Тип корпуса	DIP-8
Рабочее напряжение, В	40 В
Рабочий ток, А	0.5 A
Мощность, Вт	15 Вт
Рассеиваемая мощность, Вт	1 Вт
Максимальное напряжение сток-исток (Vds), В	650 В
Рабочая частота	200 кГц
Рабочая температура, °C	от -55°C до +150°C
Габариты	9x8x7 мм

Подробнее

TEA1523P - это микросхема контроллер с переключаемым режимом питания (SMPS), которая работает непосредственно от выпрямленной универсальной сети. Реализован в высоковольтном процессе EZ-HV SOI в сочетании с низковольтным биполярным комплементарным процессом. Устройство включает в себя высоковольтный выключатель питания и схему для запуска непосредственно от выпрямленного сетевого напряжения.

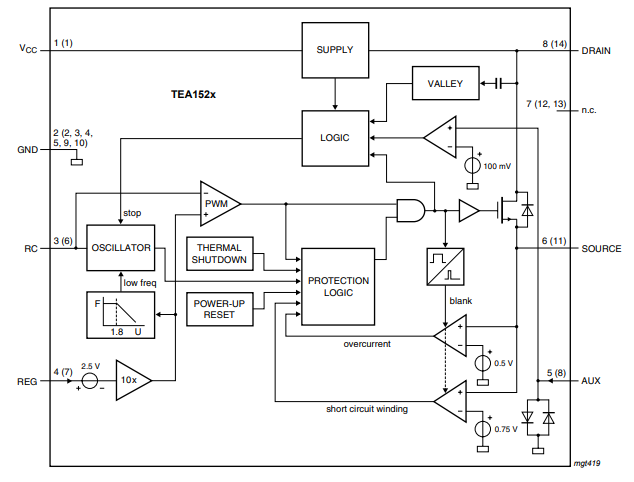

Блок схема:
