IR2101STRPBF, Драйвер ключей верхнего и нижнего уровней [SOIC-8]

Артикул 17021

Интегральная микросхема - это совокупность электрически связанных компонентов: транзисторов, диодов, резисторов и так далее, изготовленных в едином технологическом цикле на единой полупроводниковой основе - подложке.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Драйвер ключей
Тип корпуса	SOIC-8
Количество каналов	2
Рабочее напряжение, В	от 10 до 20 В
Пиковый выходной ток нарастания (Source), А	0.21 А
Пиковый выходной ток спада (Sink), А	0.36 А
Максимальное напряжение смещения, В	600 В
Логическое напряжение (VIL), В	0.8 В
Логическое напряжение (VIH), В	3 В
Время спада/нарастания, ns	50/100
Рабочая температура, °C	от -40°C до +150°C
Габариты	5x6x1 мм

Подробнее

IR2101 - это высоковольтный, высокоскоростной силовой MOSFET - транзистор с IGBT - драйверами имеющий независимые выходные каналы высокого и низкого напряжения. Разработан на запатентованной технологии HVIC. CMOS с защитой от защелкивания обеспечивает прочную конструкцию. Логический вход совместим со стандартным выходом CMOS или LSTTL, вплоть до логики с 3.3В. Выходные драйверы оснащены буферным каскадом с высоким импульсным током, предназначенным для минимальной перекрестной проводимости драйвера. Плавающий канал может использоваться для управления N-канальным силовым MOSFET или IGBT в конфигурации high side, которая работает до 600В.

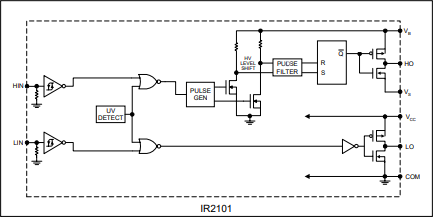

Функциональная блок схема:
