NJM4565M, Двойной операционный усилитель

NJM4565M, Двойной операционный усилитель

Артикул 18268

Усилитель постоянного тока с дифференциальным входом и, как правило, единственным выходом, имеющий высокий коэффициент усиления. ОУ почти всегда используются в схемах с глубокой отрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Подробнее

Спецификация:

Модель: NJM4565M;
Технология: Bipolar;
Количество каналов: 2;
Рабочее напряжение питания: 18 В;
Рабочий ток источника питания: 7 мА;
Рассеивание мощности: 300 мВт;
Максимальное напряжение сдвоенного питания: ±18 В;
Входной ток смещения: 200 нА;
Минимальное напряжение сдвоенного питания: ±4 В;
Коэффициент подавления синфазного сигнала: 70 дБ;
Произведение коэффициента усиления на ширину полосы пропускания: 10 МГц;
Скорость нарастания выходного напряжения: 4 В/us;
Входное напряжение смещения нуля: 3 мВ;
Усиление по напряжению: 100 дБ;
Рабочая температура: от -40°С до +85°С;
Габариты: 5x5x1.6 мм.

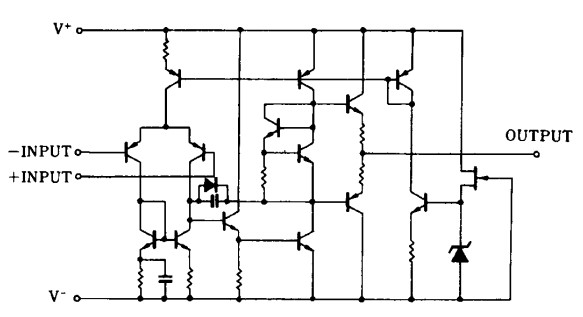

Эквивалентная схема:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

NJM4565M

Техническая документация

Файлы для загрузки (165.4k)
