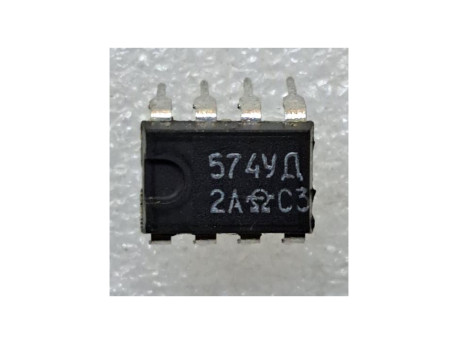

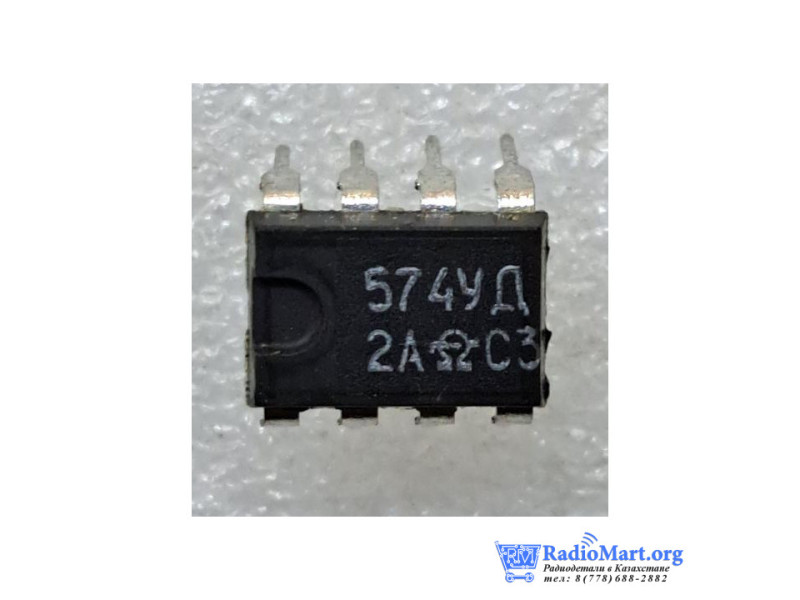

Микросхема КР574УД2А, сдвоенный операционный усилитель, DIP-8

Описание

КР574УД2А — полупроводниковая интегральная микросхема, содержащая два быстродействующих операционных усилителя. Корпус DIP-8 с двумя рядами выводов для сквозного монтажа.

Электрические параметры

Условия измерения: +25 °C; двухполярное питание ±15 В с допуском ±2%.

• Число каналов: 2.
• Частота единичного усиления: не менее 1 МГц.
• Скорость нарастания выходного напряжения: не менее 5 В/мкс при коэффициенте усиления с обратной связью +5.
• Ток потребления: не более 5 мА.
• Входной ток: не более 1 нА; разность входных токов: не более 0,5 нА.
• Коэффициент усиления напряжения: не менее 25 000 при Uоп = ±5 В ±5% и сопротивлении нагрузки не менее 10 кОм.
• Напряжение смещения нуля: не более 50 мВ при сопротивлении нагрузки не менее 10 кОм.
• Выходное напряжение при испытании: не менее 10 В (минимальная норма максимального выходного напряжения) при входном напряжении 100–150 мВ и сопротивлении нагрузки не менее 10 кОм.
• Коэффициент ослабления синфазных входных напряжений: не менее 60 дБ при Uсф.вх = ±5 В ±5%.
• Нормированное напряжение шума: не более 150 нВ/√Гц при частоте 1 кГц и сопротивлении источника Rг = 0.

Назначение основных выводов

1 — инвертирующий вход A; 2 — неинвертирующий вход A; 3 — +Uп; 4 — неинвертирующий вход Б; 5 — инвертирующий вход Б; 6 — выход Б; 7 — −Uп; 8 — выход A.

Выбор режима

±15 В указано как напряжение измерения параметров. Допустимый рабочий диапазон питания и предельные режимы необходимо сверять с документацией конкретного исполнения. Частота единичного усиления характеризует усилитель в малосигнальном режиме; полоса готовой схемы зависит от усиления, нагрузки и коррекции. Схему подключения проверяют по ключу корпуса и назначению выводов.

Документация

Расположение и назначение выводов; параметры исполнения А.
