TB6674PG Toshiba - драйвер двухфазного шагового двигателя, DIP-16

Назначение и управление

TB6674PG Toshiba - микросхема с двумя мостовыми MOS-драйверами для двухфазного биполярного шагового двигателя. Внешний контроллер задаёт последовательность переключения фаз сигналами INA и INB. Вход PS выбирает основное или пониженное питание выходов: низкий уровень включает VS1, высокий - VS2A для экономичного удержания. Низкий уровень на VS2B переводит микросхему в дежурный режим.

Питание и ток

• Рабочее питание логики VCC: 4,5-5,5 В.
• Рабочее питание силовых цепей VS1A и VS1B: 8-22 В.
• Пониженное питание VS2A: 2,7-5,5 В; напряжение не должно превышать VCC. В типовой схеме используется 5 В.
• Рабочий выходной ток при +25 °C: до ±350 мА. Для режима удержания от VS2 установлен предел ±100 мА.
• Предельные значения: VCC 6 В, VS1 24 В, пиковый выходной ток ±400 мА. Их нельзя использовать как номинальный непрерывный режим.

Допустимый ток зависит от напряжений питания, нагрузки, температуры и отвода тепла. Ток обмоток нужно ограничивать схемой и параметрами нагрузки. Защита от перегрузки служит аварийному отключению. При разнице VS1 и VS2A не более 5 В сопротивление открытых выходных транзисторов увеличивается.

Логические входы и защиты

Входы INA, INB, PS и VS2B совместимы с TTL: высокий уровень от 2 В, низкий до 0,8 В; рабочее входное напряжение находится в диапазоне 0...VCC. Максимальная частота входных импульсов - 25 кГц, минимальная длительность импульса - 20 мкс. Значения приведены по условиям технической документации.

Предусмотрены блокировка при пониженном питании UVLO, тепловое отключение TSD и защита от перегрузки по току ISD. После срабатывания ISD требуется сброс согласно документации. В энергосберегающем режиме верхние P-канальные транзисторы не охвачены ISD. Защиты не отменяют ограничений по току и нагреву.

Корпус, выводы и нагрев

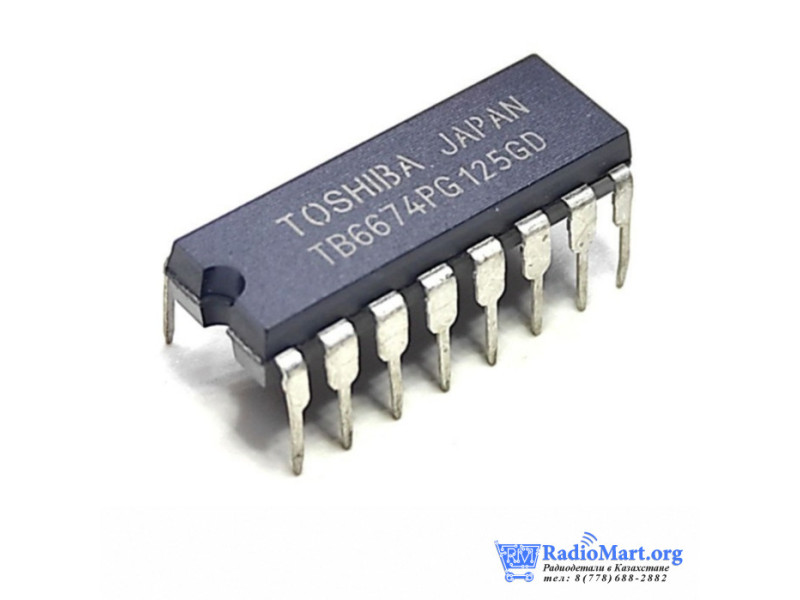

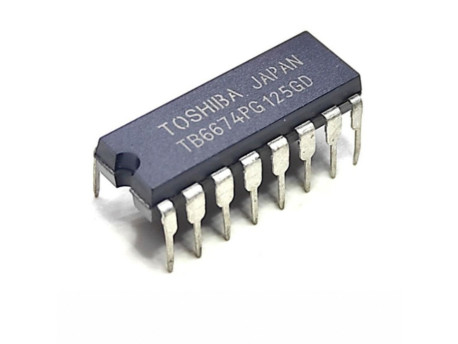

Исполнение TB6674PG: DIP16-P-300-2.54A, 16 выводов, монтаж в отверстия. Шаг выводов - 2,54 мм, номинальное расстояние между рядами - 7,62 мм.

Назначение выводов TB6674PG: 1 - VS2A; 2 - VCC; 3 - INA; 4, 5, 12, 13 - GND; 6 - INB; 7 - PS; 8 - VS2B; 9 - VS1B; 10 и 11 - выходы фазы B; 14 и 15 - выходы фазы A; 16 - VS1A. Выводы VS1A и VS1B соединяют снаружи, как и все выводы GND. Между каждой цепью питания и GND устанавливают развязывающие конденсаторы по типовой схеме производителя.

Рабочая температура окружающей среды: -30...+75 °C. При +25 °C предельная рассеиваемая мощность составляет 1,4 Вт для отдельной микросхемы или 2,7 Вт на плате 50 x 50 x 0,8 мм с долей меди не менее 60%. При повышении температуры допустимая мощность снижается по графику производителя.

Техническая документация Toshiba TB6674PG/FG/FAG.
