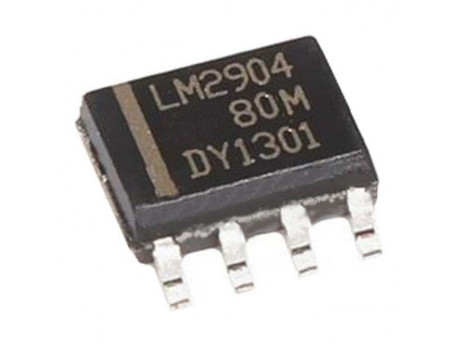

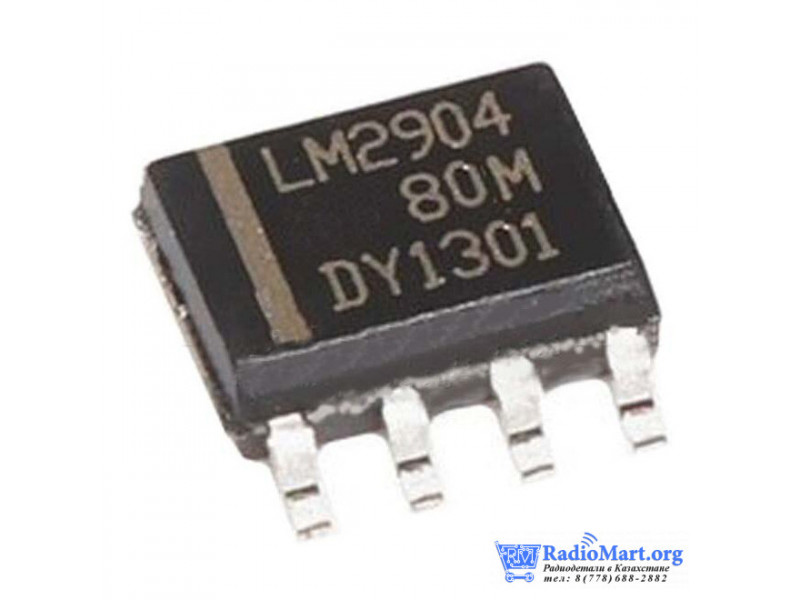

Операционный усилитель LM2904, SOP-8

LM2904 представляет собой интегральную микросхему, содержащую два независимых операционных усилителя в одном корпусе. Микросхема рассчитана на работу как от однополярного, так и от двухполярного источника питания и отличается низким потреблением тока.

Диапазон входного синфазного напряжения включает потенциал земли, поэтому LM2904 удобно использовать в схемах с однополярным питанием — например, совместно с датчиками, АЦП, микроконтроллерами и другими аналоговыми узлами.

Классическая версия LM2904 имеет диапазон напряжения питания 3–26 В, типовую полосу единичного усиления около 700 кГц и скорость нарастания выходного напряжения около 0,3 В/мкс. Микросхема содержит два усилительных канала и рассчитана на широкий температурный диапазон −40…+125 °C.

Характеристики

• Тип: операционный усилитель
• Модель: LM2904
• Количество усилителей: 2
• Количество каналов: 2
• Архитектура: биполярная
• Напряжение питания стандартной LM2904: 3–26 В
• Возможность двухполярного питания: есть
• Полоса единичного усиления: 0,7 МГц, тип.
• Скорость нарастания сигнала: 0,3 В/мкс, тип.
• Входное напряжение смещения: до 7 мВ при 25 °C
• Ток покоя: около 0,35 мА на канал, тип.
• Коэффициент подавления синфазного сигнала CMRR: около 80 дБ, тип.
• Входной диапазон включает потенциал земли: да
• Рабочая температура: −40…+125 °C
• Корпус: SOP-8 / SOIC-8
• Количество выводов: 8
• Тип монтажа: SMD
