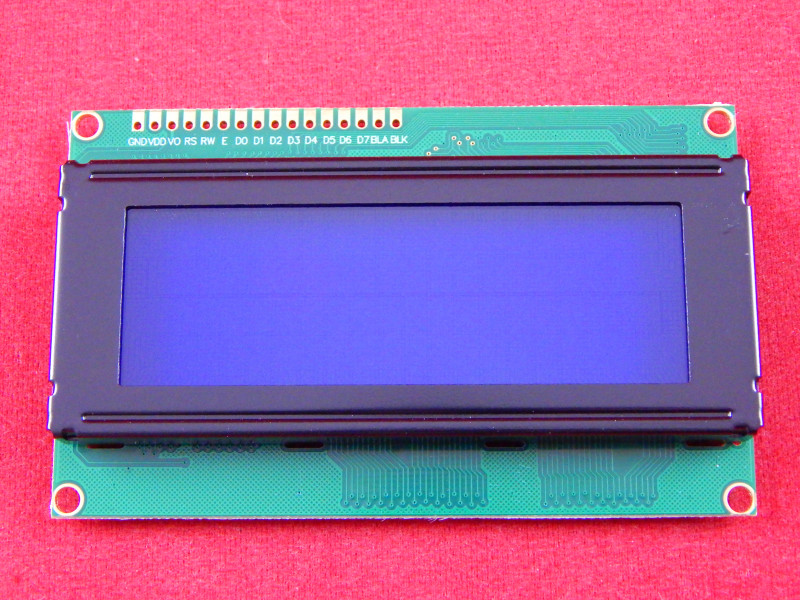

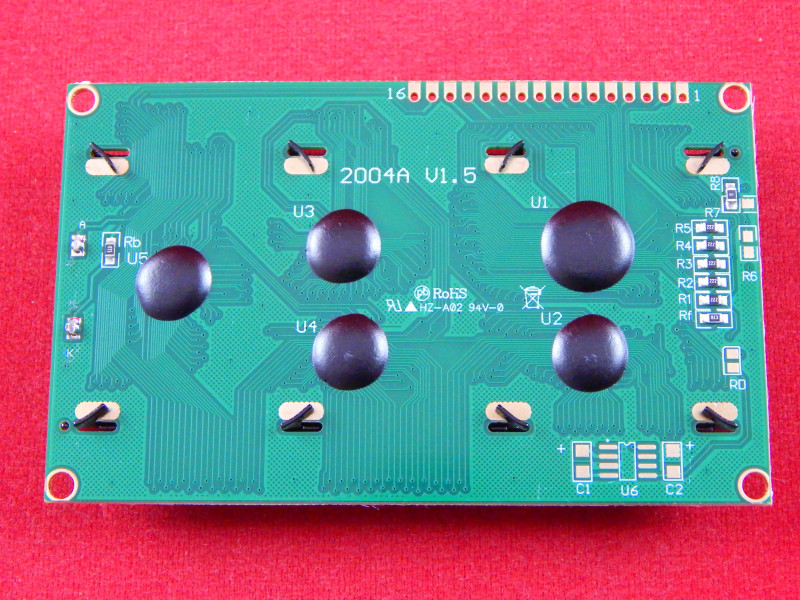

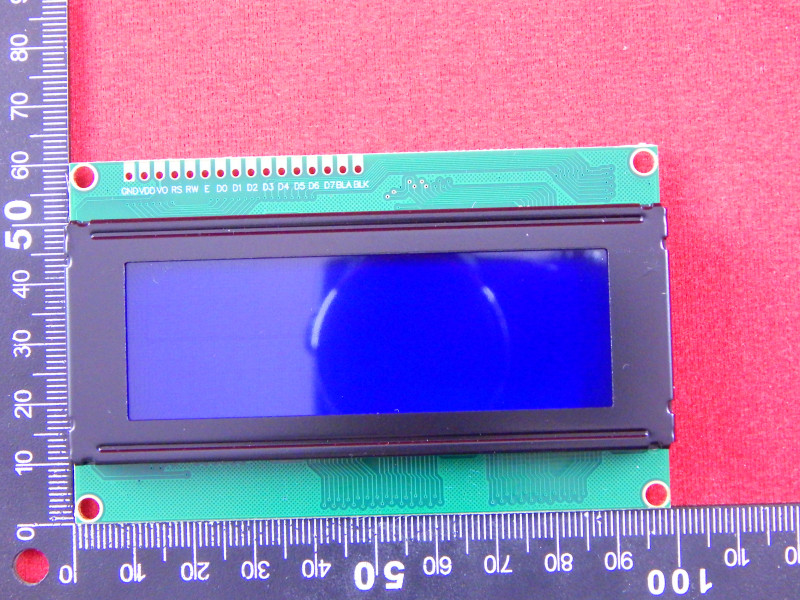

LCD2004 Символьный дисплей голубая подсветка 20x4

Символьный дисплей построен на базе ЖК дисплея типа STN (Super Twisted Nematic) под управлением контроллера HD44780 и имеет синхронный параллельный 8-битный интерфейс. Дисплей оснащён светодиодной подсветкой синего цвета и способен одновременно отображать до 80 символов (20 столбцов, 04 строки) от чего и произошло название дисплея: LCD2004. Контроллер HD44780 имеет ПЗУ в которой хранятся цифры, символы латиницы и некоторые иероглифы японского языка, для их отображения на дисплее. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на Русском языке или нестандартных символов (например «смайликов»).

Если к выводам дисплея подключить конвертер то можно преобразовать его синхронный 8-битный параллельный интерфейс в шину I2C (превратив дисплей из LCD2004 в LCD2004 I2C) для облегчения подключения дисплея к Arduino, т.к. шина I2C использует всего 2 вывода для передачи данных и 2 вывода питания.

FAQ:

WiKi - Работа с символьными ЖК дисплеями

Спецификация:

• Тип выводимой информации: символьный.
• Язык в ПЗУ дисплея: латиница, японский.
• Возможность загрузки собственных символов: есть.
• Формат выводимой информации: 20×04 символов;
• Тип дисплея: LCD.
• Технология дисплея: STN.
• Угол обзора: 180°.
• Тип подсветки: LED.
• Цвет подсветки: синий.
• Цвет символов: белый.
• Контроллер: HD44780.
• Интерфейс: синхронный, 8-битный, параллельный.
• Напряжение питания 5 В.
• Рабочая температура: от -20°С до +70°С.
• Температура хранения: от -30°С до +80°С.

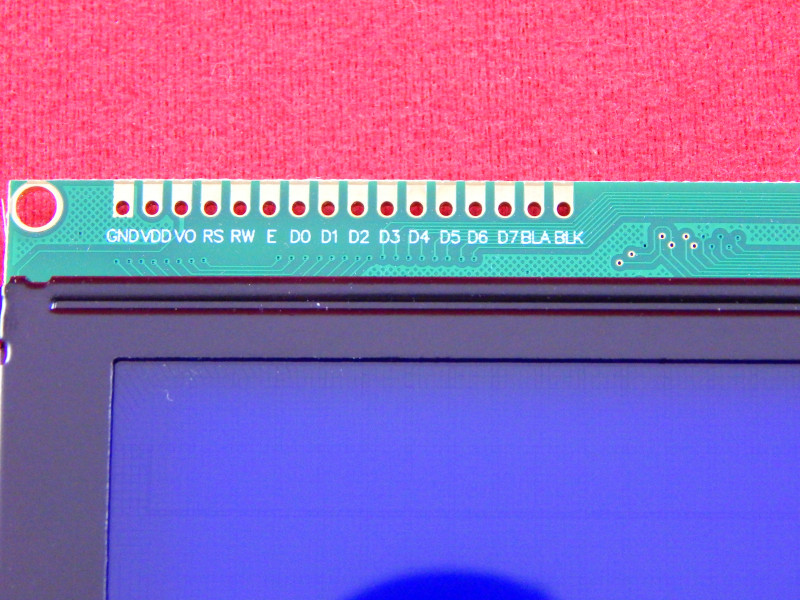

Подключение:

Устранение неисправностей:

Если на дисплее не отображаются символы, или они отображаются слишком тускло, то настройте контрастность поворотом потенциометра.

Если у дисплея не горит подсветка, проверьте наличие питания на выводах A и K.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
